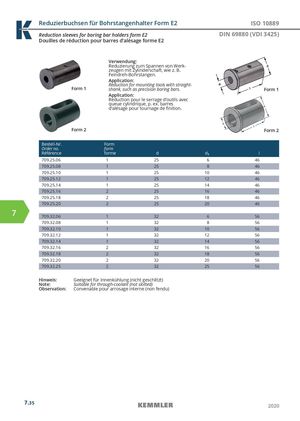

Reduzierbuchsen für Bohrstangenhalter Form E2 ISO 10889 Reduction sleeves for boring bar holders form E2 DIN 69880 (VDI 3425) Douilles de réduction pour barres d’alésage forme E2 Verwendung: Reduzierung zum Spannen von Werk- zeugen mit Zylinderschaft, wie z. B. Feindreh-Bohrstangen. Application: Reduction for mounting tools with straight- Form 1 shank, such as precision boring bars. Form 1 Application: Réduction pour le serrage d‘outils avec queue cylindrique, p. ex. barres d‘alésage pour tournage de finition. Form 2 Form 2 Bestell-Nr. Form Order no. form Référence forme d d1 l 709.25.06 1 25 6 46 709.25.08 1 25 8 46 709.25.10 1 25 10 46 709.25.12 1 25 12 46 709.25.14 1 25 14 46 709.25.16 2 25 16 46 709.25.18 2 25 18 46 709.25.20 2 25 20 46 7 709.32.06 1 32 6 56 709.32.08 1 32 8 56 709.32.10 1 32 10 56 709.32.12 1 32 12 56 709.32.14 1 32 14 56 709.32.16 2 32 16 56 709.32.18 2 32 18 56 709.32.20 2 32 20 56 709.32.25 2 32 25 56 Hinweis: Geeignet für Innenkühlung (nicht geschlitzt) Note: Suitable for through-coolant (not slotted) Observation: Convenable pour arrosage interne (non fendu) 7.35 2020
