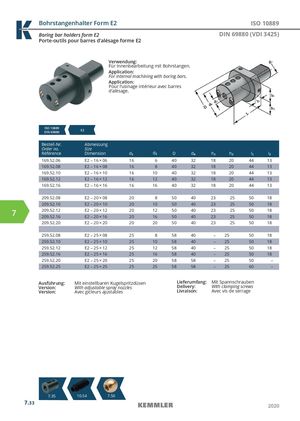

Bohrstangenhalter Form E2 ISO 10889 Boring bar holders form E2 DIN 69880 (VDI 3425) Porte-outils pour barres d’alésage forme E2 Verwendung: Für Innenbearbeitung mit Bohrstangen. Application: For internal machining with boring bars. Application: Pour l‘usinage intérieur avec barres d‘alésage. ISO 10889DIN 69880 E2 Bestell-Nr. Abmessung Order no. Size Référence Dimension d1 d2 D d4 h1 h2 l1 l2 169.52.06 E2 – 16 × 06 16  6 40 32 18 20 44 13 169.52.08 E2 – 16 × 08 16  8 40 32 18 20 44 13 169.52.10 E2 – 16 × 10 16 10 40 32 18 20 44 13 169.52.12 E2 – 16 × 12 16 12 40 32 18 20 44 13 169.52.16 E2 – 16 × 16 16 16 40 32 18 20 44 13 209.52.08 E2 – 20 × 08 20  8 50 40 23 25 50 18 209.52.10 E2 – 20 × 10 20 10 50 40 23 25 50 18 7 209.52.12209.52.16 E2 – 20 × 12 20 12 50 40 23 25 50 18E2 – 20 × 162016504023255018 209.52.20 E2 – 20 × 20 20 20 50 40 23 25 50 18 259.52.08 E2 – 25 × 08 25  8 58 40 – 25 50 18 259.52.10 E2 – 25 × 10 25 10 58 40 – 25 50 18 259.52.12 E2 – 25 × 12 25 12 58 40 – 25 50 18 259.52.16 E2 – 25 × 16 25 16 58 40 – 25 50 18 259.52.20 E2 – 25 × 20 25 20 58 58 – 25 50 – 259.52.25 E2 – 25 × 25 25 25 58 58 – 25 60 – Ausführung: Mit einstellbaren Kugelspritzdüsen Lieferumfang: Mit Spannschrauben Version: With adjustable spray nozzles Delivery: With clamping screws Version: Avec gicleurs ajustables Livraison: Avec vis de serrage 79.325 1101.564 71.1560 7.33 2020
