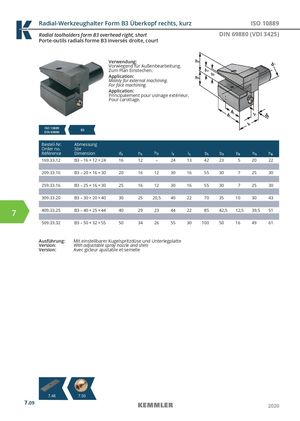

Radial-Werkzeughalter Form B3 Überkopf rechts, kurz ISO 10889
Radial toolholders form B3 overhead right, short DIN 69880 (VDI 3425)
Porte-outils radials forme B3 inversés droite, court
Verwendung: Vorwiegend für Außenbearbeitung. Zum Plan Einstechen.
Application: Mainly for external machining. For face machining.
Application: Principalement pour usinage extérieur. Pour carottage.
| ISO 10889 DIN 69880 | B3 | ||||||||||
| Bestell-Nr. Order no. Référence | Abmessung Size Dimension | d1 | h1 | h2 | l2 | l1 | b1 | b2 | b3 | h5 | h6 |
| 169.33.12 | B3 – 16 × 12 × 24 | 16 | 12 | – | 24 | 13 | 42 | 23 | 5 | 20 | 22 |
| 209.33.16 | B3 – 20 × 16 × 30 | 20 | 16 | 12 | 30 | 16 | 55 | 30 | 7 | 25 | 30 |
| 259.33.16 | B3 – 25 × 16 × 30 | 25 | 16 | 12 | 30 | 16 | 55 | 30 | 7 | 25 | 30 |
| 309.33.20 | B3 – 30 × 20 × 40 | 30 | 25 | 20,5 | 40 | 22 | 70 | 35 | 10 | 30 | 43 |
| 409.33.25 | B3 – 40 × 25 × 44 | 40 | 29 | 23 | 44 | 22 | 85 | 42,5 | 12,5 | 39,5 | 51 |
| 509.33.32 | B3 – 50 × 32 × 55 | 50 | 34 | 26 | 55 | 30 | 100 | 50 | 16 | 49 | 61 |
Ausführung: Mit einstellbarer Kugelspritzdüse und Unterlegplatte
Version: With adjustable spray nozzle and shim
Version: Avec gicleur ajustable et semelle
