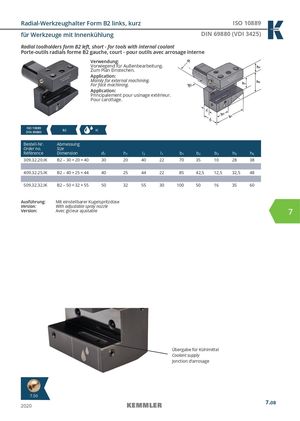

Общий каталог Kemmler 2020 - страница 259

Radial-Werkzeughalter Form B2 links, kurz ISO 10889 für Werkzeuge mit Innenkühlung DIN 69880 (VDI 3425) Radial toolholders form B2 left, short - for tools with internal coolant Porte-outils radials forme B2 gauche, court - pour outils avec arrosage interne Verwendung: Vorwiegend für Außenbearbeitung. Zum Plan Einstechen. Application: Mainly for external machining. For face machining. Application: Principalement pour usinage extérieur. Pour carottage. ISO 10889DIN 69880 B2 IC Bestell-Nr. Abmessung Order no. Size Référence Dimension d1 h1 l2 l1 b1 b2 b3 h5 h6 309.32.20.IK B2 – 30 × 20 × 40 30 20 40 22 70 35 10 28 38 409.32.25.IK B2 – 40 × 25 × 44 40 25 44 22 85 42,5 12,5 32,5 48 509.32.32.IK B2 – 50 × 32 × 55 50 32 55 30 100 50 16 35 60 Ausführung: Mit einstellbarer Kugelspritzdüse Version: With adjustable spray nozzle Version: Avec gicleur ajustable 7 Übergabe für Kühlmittel Coolant supply Jonction d‘arrosage 79.520 2020 7.08
