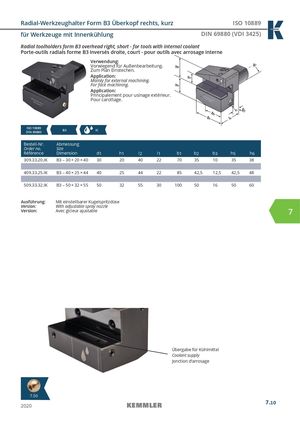

Radial-Werkzeughalter Form B3 Überkopf rechts, kurz ISO 10889

Radial toolholders form B3 overhead right, short - for tools with internal coolant

Porte-outils radials forme B3 inversés droite, court - pour outils avec arrosage interneg

Verwendung: Vorwiegend für Außenbearbeitung. Zum Plan Einstechen. Application: Mainly for external machining. For face machining. Application: Principalement pour usinage extérieur. Pour carottage.
ISO 10889 DIN 69880 B3IC
Bestell-Nr. Order no. Référence Abmessung Size Dimensiond1 h1 l2 l1b1b2 b3 h5 h6
309.33.20.IK B3 – 30 × 20 × 4030 20 40 227035 10 35 38
409.33.25.IK B3 – 40 × 25 × 4440 25 44 228542,5 12,5 42,5 48
509.33.32.IK B3 – 50 × 32 × 5550 32 55 3010050 16 50 60

Ausführung: Mit einstellbarer Kugelspritzdüse

Version: With adjustable spray nozzle 7

Version: Avec gicleur ajustable

Übergabe für Kühlmittel Coolant supply Jonction d‘arrosage
