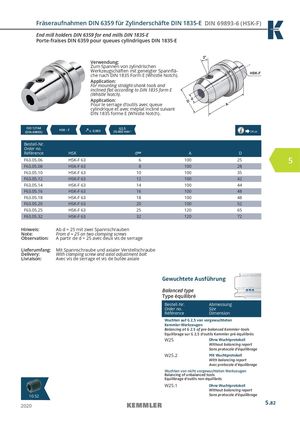

Общий каталог Kemmler 2020 - страница 225

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-E DIN 69893-6 (HSK-F) End mill holders DIN 6359 for end mills DIN 1835-E Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-E Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit geneigter Spannflä- che nach DIN 1835 Form E (Whistle Notch). Application: For mounting straight-shank tools and inclined flat according to DIN 1835 form E (Whistle Notch). Application: Pour le serrage d’outils avec queue cylindrique et avec méplat incliné suivant DIN 1835 forme E (Whistle Notch). ISO 12164(DIN 69893) HSK - F  ≤  0,003 G2,525.000 min-1 14.04 Bestell-Nr. Order no. Référence HSK dH4 A D F63.05.06 HSK-F 63 6 100 25 5 F63.05.08 HSK-F 63 8 100 28 F63.05.10 HSK-F 63 10 100 35 F63.05.12 HSK-F 63 12 100 42 F63.05.14 HSK-F 63 14 100 44 F63.05.16 HSK-F 63 16 100 48 F63.05.18 HSK-F 63 18 100 48 F63.05.20 HSK-F 63 20 100 52 F63.05.25 HSK-F 63 25 120 65 F63.05.32 HSK-F 63 32 120 72 Hinweis: Ab d = 25 mit zwei Spannschrauben Note: From d = 25 on two clamping screws Observation: A partir de d = 25 avec deux vis de serrage Lieferumfang: Mit Spannschraube und axialer Verstellschraube Delivery: With clamping screw and axial adjustment bolt Livraison: Avec vis de serrage et vis de butée axiale Gewuchtete Ausführung Balanced type Type équilibré Bestell-Nr. Abmessung Order no. Size Référence Dimension Wuchten auf G 2,5 von vorgewuchteten Kemmler-Werkzeugen Balancing at G 2.5 of pre-balanced Kemmler-tools Equilibrage sur G 2,5 d‘outils Kemmler pré-équilibrés W25 Ohne Wuchtprotokoll Without balancing report Sans protocole d‘équilibrage W25.2 Mit Wuchtprotokoll With balancing report Avec protocole d‘équilibrage Wuchten von nicht vorgewuchteten Werkzeugen Balancing of unbalanced tools Equilibrage d‘outils non-équilibrés W25.1 Ohne Wuchtprotokoll Without balancing report 10.52 Sans protocole d‘équilibrage 2020 5.82
