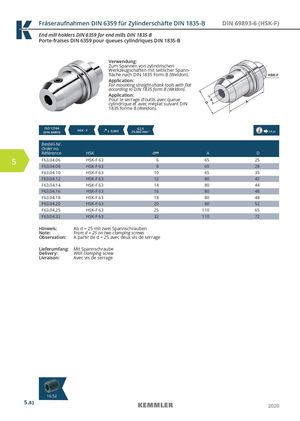

Общий каталог Kemmler 2020 - страница 224

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-B DIN 69893-6 (HSK-F) End mill holders DIN 6359 for end mills DIN 1835-B Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-B Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spann- fläche nach DIN 1835 Form B (Weldon). Application: For mounting straight-shank tools with flat according to DIN 1835 form B (Weldon). Application: Pour le serrage d’outils avec queue cylindrique et avec méplat suivant DIN 1835 forme B (Weldon). ISO 12164(DIN 69893) HSK - F  ≤  0,003 G2,525.000 min-1 14.04 Bestell-Nr. Order no. Référence HSK dH4 A D 5 F63.04.06 HSK-F 63 6 65 25 F63.04.08 HSK-F 63 8 65 28 F63.04.10 HSK-F 63 10 65 35 F63.04.12 HSK-F 63 12 80 42 F63.04.14 HSK-F 63 14 80 44 F63.04.16 HSK-F 63 16 80 48 F63.04.18 HSK-F 63 18 80 48 F63.04.20 HSK-F 63 20 80 52 F63.04.25 HSK-F 63 25 110 65 F63.04.32 HSK-F 63 32 110 72 Hinweis: Ab d = 25 mit zwei Spannschrauben Note: From d = 25 on two clamping screws Observation: A partir de d = 25 avec deux vis de serrage Lieferumfang: Mit Spannschraube Delivery: With clamping screw Livraison: Avec vis de serrage 10.52 5.81 2020
