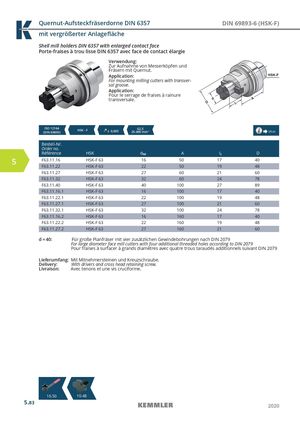

Quernut-Aufsteckfräserdorne DIN 6357 DIN 69893-6 (HSK-F)
Shell mill holders DIN 6357 with enlarged contact face
Porte-fraises à trou lisse DIN 6357 avec face de contact élargiePorte fraises à trou lisse DIN
Verwendung: Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.
Application: For mounting milling cutters with transversal groove.
Application: Pour le serrage de fraises à rainure transversale.
ISO 12164 G2,5
HSK - F ≤ 0,005 25.000 min
(DIN 69893) -1 14.04
| Bestell-Nr. Order no. Référence | HSK | dh6 | A | l1 | D |
| F63.11.16 | HSK-F 63 | 16 | 50 | 17 | 40 |
| F63.11.22 | HSK-F 63 | 22 | 50 | 19 | 48 |
| F63.11.27 | HSK-F 63 | 27 | 60 | 21 | 60 |
| F63.11.32 | HSK-F 63 | 32 | 60 | 24 | 78 |
| F63.11.40 | HSK-F 63 | 40 | 100 | 27 | 89 |
| F63.11.16.1 | HSK-F 63 | 16 | 100 | 17 | 40 |
| F63.11.22.1 | HSK-F 63 | 22 | 100 | 19 | 48 |
| F63.11.27.1 | HSK-F 63 | 27 | 100 | 21 | 60 |
| F63.11.32.1 | HSK-F 63 | 32 | 100 | 24 | 78 |
| F63.11.16.2 | HSK-F 63 | 16 | 160 | 17 | 40 |
| F63.11.22.2 | HSK-F 63 | 22 | 160 | 19 | 48 |
| F63.11.27.2 | HSK-F 63 | 27 | 160 | 21 | 60 |
d = 40: Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079 For large diameter face mill cutters with four additional threaded holes according to DIN 2079 Pour fraises à surfacer à grands diamètres avec quatre trous taraudés additionnels suivant DIN 2079
Lieferumfang: Mit Mitnehmersteinen und Kreuzschraube.
Delivery: With drivers and cross head retaining screw.
Livraison: Avec tenons et une vis cruciforme.
