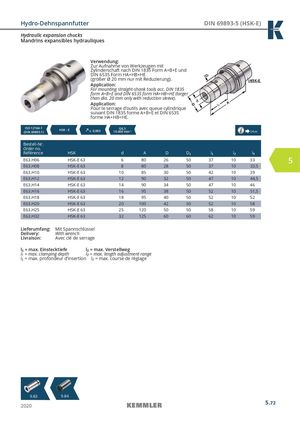

Hydro-Dehnspannfutter DIN 69893-5 (HSK-E)
Mandrins expansibles hydrauliques
Verwendung:Ve Zur Aufnahme von Werkzeugen mit Zu Zylinderschaft nach DIN 1835 Form A+B+E und Zy DIN 6535 Form HA+HB+HE DI (größer Ø 20 mm nur mit Reduzierung).(gr Application:Ap For mounting straight-shank tools acc. DIN 1835 Fo form A+B+E and DIN 6535 form HA+HB+HE (largerfor than dia. 20 mm only with reduction sleeve).tha Application:Ap Pour le serrage d’outils avec queue cylindrique Po suivant DIN 1835 forme A+B+E et DIN 6535 su forme HA+HB+HE.fo
ISO 12164-1 G6,3
HSK - E ≤ 0,003 15.000 min
(DIN 69893-1) -1 14.04
| Bestell-Nr. Order no. Référence | HSK | d | A | D | D1 | l1 | l2 | l3 |
| E63.H06 | HSK-E 63 | 6 | 80 | 26 | 50 | 37 | 10 | 33 |
| E63.H08 | HSK-E 63 | 8 | 80 | 28 | 50 | 37 | 10 | 33,5 |
| E63.H10 | HSK-E 63 | 10 | 85 | 30 | 50 | 42 | 10 | 39 |
| E63.H12 | HSK-E 63 | 12 | 90 | 32 | 50 | 47 | 10 | 44,5 |
| E63.H14 | HSK-E 63 | 14 | 90 | 34 | 50 | 47 | 10 | 46 |
| E63.H16 | HSK-E 63 | 16 | 95 | 38 | 50 | 52 | 10 | 51,5 |
| E63.H18 | HSK-E 63 | 18 | 95 | 40 | 50 | 52 | 10 | 52 |
| E63.H20 | HSK-E 63 | 20 | 100 | 42 | 50 | 52 | 10 | 58 |
| E63.H25 | HSK-E 63 | 25 | 120 | 50 | 50 | 58 | 10 | 59 |
| E63.H32 | HSK-E 63 | 32 | 125 | 60 | 60 | 62 | 10 | 59 |
Lieferumfang: Mit Spannschlüssel
Delivery: With wrench
Livraison: Avec clé de serrage l = max. Einstecktiefe l = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage 1 2
