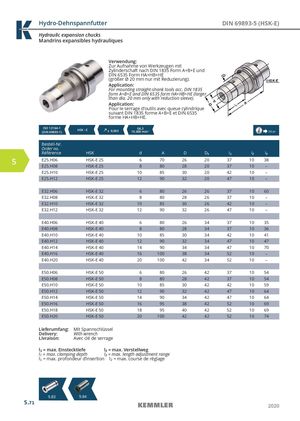

Общий каталог Kemmler 2020 - страница 214
Навигация
Общий каталог Kemmler 2017 - 2018
Каталог Kemmler зажимные болты
Каталог Kemmler гидроразжимные патроны
Каталог Kemmler сверлильные патроны для станков с ЧПУ
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler цанговые патроны KPS
Hydro-Dehnspannfutter DIN 69893-5 (HSK-E)
Mandrins expansibles hydrauliques
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung).
Application: For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HA+HB+HE (larger than dia. 20 mm only with reduction sleeve).
Application: Pour le serrage d’outils avec queue cylindrique suivant DIN 1835 forme A+B+E et DIN 6535 forme HA+HB+HE.
ISO 12164-1 G6,3
HSK - E ≤ 0,003 15.000 min
(DIN 69893-1) -1 14.04
| Bestell-Nr. Order no. Référence | HSK | d | A | D | D1 | l1 | l2 | l3 |
| E25.H06 | HSK-E 25 | 6 | 70 | 26 | 20 | 37 | 10 | 38 |
| E25.H08 | HSK-E 25 | 8 | 80 | 28 | 20 | 37 | 10 | – |
| E25.H10 | HSK-E 25 | 10 | 85 | 30 | 20 | 42 | 10 | – |
| E25.H12 | HSK-E 25 | 12 | 90 | 32 | 20 | 47 | 10 | – |
| E32.H06 | HSK-E 32 | 6 | 80 | 26 | 26 | 37 | 10 | 60 |
| E32.H08 | HSK-E 32 | 8 | 80 | 28 | 26 | 37 | 10 | – |
| E32.H10 | HSK-E 32 | 10 | 85 | 30 | 26 | 42 | 10 | – |
| E32.H12 | HSK-E 32 | 12 | 90 | 32 | 26 | 47 | 10 | – |
| E40.H06 | HSK-E 40 | 6 | 80 | 26 | 34 | 37 | 10 | 35 |
| E40.H08 | HSK-E 40 | 8 | 80 | 28 | 34 | 37 | 10 | 36 |
| E40.H10 | HSK-E 40 | 10 | 85 | 30 | 34 | 42 | 10 | 41 |
| E40.H12 | HSK-E 40 | 12 | 90 | 32 | 34 | 47 | 10 | 47 |
| E40.H14 | HSK-E 40 | 14 | 90 | 34 | 34 | 47 | 10 | 70 |
| E40.H16 | HSK-E 40 | 16 | 100 | 38 | 34 | 52 | 10 | – |
| E40.H20 | HSK-E 40 | 20 | 100 | 42 | 34 | 52 | 10 | – |
| E50.H06 | HSK-E 50 | 6 | 80 | 26 | 42 | 37 | 10 | 54 |
| E50.H08 | HSK-E 50 | 8 | 80 | 28 | 42 | 37 | 10 | 54 |
| E50.H10 | HSK-E 50 | 10 | 85 | 30 | 42 | 42 | 10 | 59 |
| E50.H12 | HSK-E 50 | 12 | 90 | 32 | 42 | 47 | 10 | 64 |
| E50.H14 | HSK-E 50 | 14 | 90 | 34 | 42 | 47 | 10 | 64 |
| E50.H16 | HSK-E 50 | 16 | 95 | 38 | 42 | 52 | 10 | 69 |
| E50.H18 | HSK-E 50 | 18 | 95 | 40 | 42 | 52 | 10 | 69 |
| E50.H20 | HSK-E 50 | 20 | 100 | 42 | 42 | 52 | 10 | 74 |
Lieferumfang: Mit Spannschlüssel
Delivery: With wrench
Livraison: Avec clé de serrage l = max. Einstecktiefe l = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage 1 2
