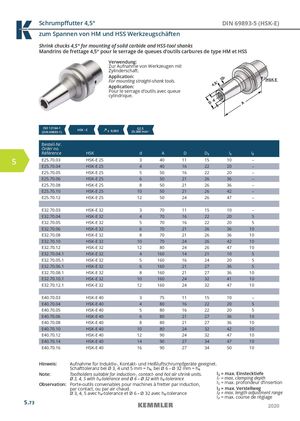

Shrink chucks 4,5° for mounting of solid carbide and HSS-tool shanks

Mandrins de frettage 4,5° pour le serrage de queues d‘outils carbures de type HM et HSSgp

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.

Application: For mounting straight-shank tools.

Application: Pour le serrage d’outils avec queue cylindrique.

ISO 12164-1 G2,5

HSK - E ≤ 0,003 25.000 min

(DIN 69893-1) -1

Bestell-Nr. Order no. RéférenceHSKdADD1l1l2
E25.70.03HSK-E 25340111510–
E25.70.04HSK-E 25440162220–
E25.70.05HSK-E 25550162220–
E25.70.06HSK-E 25650212636–
E25.70.08HSK-E 25850212636–
E25.70.10HSK-E 251050212642–
E25.70.12HSK-E 251250242647–
E32.70.03HSK-E 32370111510–
E32.70.04HSK-E 324701622205
E32.70.05HSK-E 325701622205
E32.70.06HSK-E 3267021263610
E32.70.08HSK-E 3287021263610
E32.70.10HSK-E 32107024264210
E32.70.12HSK-E 32128024264710
E32.70.04.1HSK-E 3241601421105
E32.70.05.1HSK-E 3251601624205
E32.70.06.1HSK-E 3261602127365
E32.70.08.1HSK-E 32816021273610
E32.70.10.1HSK-E 321016024324110
E32.70.12.1HSK-E 321216024324710
E40.70.03HSK-E 40375111510–
E40.70.04HSK-E 404801622205
E40.70.05HSK-E 405801622205
E40.70.06HSK-E 4068021273610
E40.70.08HSK-E 4088021273610
E40.70.10HSK-E 40108024324210
E40.70.12HSK-E 40129024324710
E40.70.14HSK-E 40149027344710
E40.70.16HSK-E 40169027345010

Hinweis: Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei 3, 4 und 5 mm = h , bei 6 – 32 mm = h

4 6 l = max. Einstecktiefe

Note: Toolholders suitable for induction-, contact- and hot air shrink units.

  • 3, 4, 5 with h -tolerance and
  • 6 –
  • 32 with h -tolerance l1 = max. clamping depth

1

4 6 l = max. profondeur d’insertion

Observation: Porte-outils convenables pour machines à fretter par induction, 1 par contact, ou par air chaud. l = max. Verstellweg

  • 3, 4, 5 avec h -tolerance et
  • 6 –
  • 32 avec h -tolerance l2 = max. length adjustment range

4 6 l = max. course de réglage
