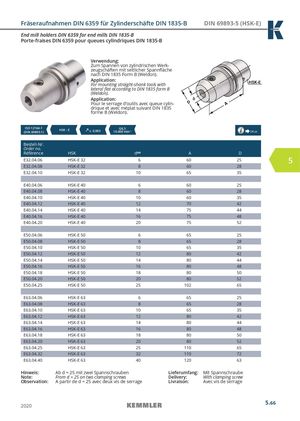

Общий каталог Kemmler 2020 - страница 209

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-B DIN 69893-5 (HSK-E) End mill holders DIN 6359 for end mills DIN 1835-B Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-B Verwendung: Zum Spannen von zylindrischen Werk- zeugschäften mit seitlicher Spannfläche nach DIN 1835 Form B (Weldon). Application: For mounting straight-shank tools with lateral flat according to DIN 1835 form B (Weldon). Application: Pour le serrage d’outils avec queue cylin- drique et avec méplat suivant DIN 1835 forme B (Weldon). ISO 12164-1(DIN 69893-1)HSK - E  ≤  0,003 G6,315.000 min-1 14.04 Bestell-Nr. Order no. Référence HSK dH4 A D E32.04.06 HSK-E 32 6 60 25 5 E32.04.08 HSK-E 32 8 60 28 E32.04.10 HSK-E 32 10 65 35 E40.04.06 HSK-E 40 6 60 25 E40.04.08 HSK-E 40 8 60 28 E40.04.10 HSK-E 40 10 60 35 E40.04.12 HSK-E 40 12 70 42 E40.04.14 HSK-E 40 14 75 44 E40.04.16 HSK-E 40 16 75 48 E40.04.20 HSK-E 40 20 75 52 E50.04.06 HSK-E 50 6 65 25 E50.04.08 HSK-E 50 8 65 28 E50.04.10 HSK-E 50 10 65 35 E50.04.12 HSK-E 50 12 80 42 E50.04.14 HSK-E 50 14 80 44 E50.04.16 HSK-E 50 16 80 48 E50.04.18 HSK-E 50 18 80 50 E50.04.20 HSK-E 50 20 80 52 E50.04.25 HSK-E 50 25 102 65 E63.04.06 HSK-E 63 6 65 25 E63.04.08 HSK-E 63 8 65 28 E63.04.10 HSK-E 63 10 65 35 E63.04.12 HSK-E 63 12 80 42 E63.04.14 HSK-E 63 14 80 44 E63.04.16 HSK-E 63 16 80 48 E63.04.18 HSK-E 63 18 80 50 E63.04.20 HSK-E 63 20 80 52 E63.04.25 HSK-E 63 25 110 65 E63.04.32 HSK-E 63 32 110 72 E63.04.40 HSK-E 63 40 120 63 Hinweis: Ab d = 25 mit zwei Spannschrauben Lieferumfang: Mit Spannschraube Note: From d = 25 on two clamping screws Delivery: With clamping screw Observation: A partir de d = 25 avec deux vis de serrage Livraison: Avec vis de serrage 2020 5.66
