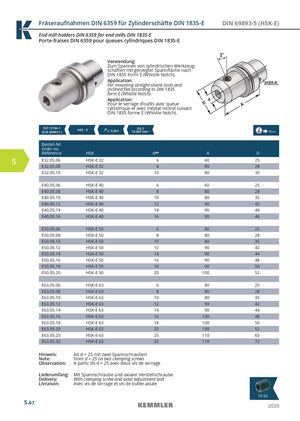

Общий каталог Kemmler 2020 - страница 210

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-E DIN 69893-5 (HSK-E) End mill holders DIN 6359 for end mills DIN 1835-E Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-E Verwendung: Zum Spannen von zylindrischen Werkzeug- schäften mit geneigter Spannfläche nach DIN 1835 Form E (Whistle Notch). Application: For mounting straight-shank tools and inclined flat according to DIN 1835 form E (Whistle Notch). Application: Pour le serrage d’outils avec queue cylindrique et avec méplat incliné suivant DIN 1835 forme E (Whistle Notch). ISO 12164-1(DIN 69893-1)HSK - E  ≤  0,003 G6,315.000 min-1 14.04 Bestell-Nr. Order no. Référence HSK dH4 A D 5 E32.05.06 HSK-E 32 6 60 25 E32.05.08 HSK-E 32 8 80 28 E32.05.10 HSK-E 32 10 80 35 E40.05.06 HSK-E 40 6 60 25 E40.05.08 HSK-E 40 8 80 28 E40.05.10 HSK-E 40 10 80 35 E40.05.12 HSK-E 40 12 90 42 E40.05.14 HSK-E 40 14 90 44 E40.05.16 HSK-E 40 16 90 48 E50.05.06 HSK-E 50 6 80 25 E50.05.08 HSK-E 50 8 80 28 E50.05.10 HSK-E 50 10 80 35 E50.05.12 HSK-E 50 12 90 42 E50.05.14 HSK-E 50 14 90 44 E50.05.16 HSK-E 50 16 90 48 E50.05.18 HSK-E 50 18 90 50 E50.05.20 HSK-E 50 20 100 52 E63.05.06 HSK-E 63 6 80 25 E63.05.08 HSK-E 63 8 80 28 E63.05.10 HSK-E 63 10 80 35 E63.05.12 HSK-E 63 12 90 42 E63.05.14 HSK-E 63 14 90 44 E63.05.16 HSK-E 63 16 100 48 E63.05.18 HSK-E 63 18 100 50 E63.05.20 HSK-E 63 20 100 52 E63.05.25 HSK-E 63 25 110 65 E63.05.32 HSK-E 63 32 110 72 Hinweis: Ab d = 25 mit zwei Spannschrauben Note: From d = 25 on two clamping screws Observation: A partir de d = 25 avec deux vis de serrage Lieferumfang: Mit Spannschraube und axialer Verstellschraube Delivery: With clamping screw and axial adjustment bolt Livraison: Avec vis de serrage et vis de butée axiale 10.52 5.67 2020
