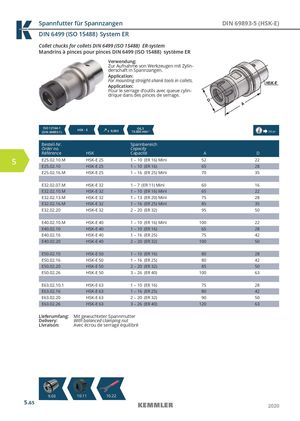

Общий каталог Kemmler 2020 - страница 208

Spannfutter für Spannzangen DIN 69893-5 (HSK-E) DIN 6499 (ISO 15488) System ER Collet chucks for collets DIN 6499 (ISO 15488) ER-system Mandrins à pinces pour pinces DIN 6499 (ISO 15488) système ER Verwendung: Zur Aufnahme von Werkzeugen mit Zylin- derschaft in Spannzangen. Application: For mounting straight-shank tools in collets. Application: Pour le serrage d’outils avec queue cylin- drique dans des pinces de serrage. ISO 12164-1(DIN 69893-1)HSK - E  ≤  0,003 G6,315.000 min-1 14.04 Bestell-Nr. Spannbereich Order no. Capacity Référence HSK Capacité A D 5 E25.02.10.M HSK-E 25 1 – 10 (ER 16) Mini 52 22 E25.02.10 HSK-E 25 1 – 10 (ER 16) 65 28 E25.02.16.M HSK-E 25 1 – 16 (ER 25) Mini 70 35 E32.02.07.M HSK-E 32 1 – 7 (ER 11) Mini 60 16 E32.02.10.M HSK-E 32 1 – 10 (ER 16) Mini 65 22 E32.02.13.M HSK-E 32 1 – 13 (ER 20) Mini 75 28 E32.02.16.M HSK-E 32 1 – 16 (ER 25) Mini 85 35 E32.02.20 HSK-E 32 2 – 20 (ER 32) 95 50 E40.02.10.M HSK-E 40 1 – 10 (ER 16) Mini 100 22 E40.02.10 HSK-E 40 1 – 10 (ER 16) 65 28 E40.02.16 HSK-E 40 1 – 16 (ER 25) 75 42 E40.02.20 HSK-E 40 2 – 20 (ER 32) 100 50 E50.02.10 HSK-E 50 1 – 10 (ER 16) 80 28 E50.02.16 HSK-E 50 1 – 16 (ER 25) 80 42 E50.02.20 HSK-E 50 2 – 20 (ER 32) 85 50 E50.02.26 HSK-E 50 3 – 26 (ER 40) 100 63 E63.02.10.1 HSK-E 63 1 – 10 (ER 16) 75 28 E63.02.16 HSK-E 63 1 – 16 (ER 25) 80 42 E63.02.20 HSK-E 63 2 – 20 (ER 32) 90 50 E63.02.26 HSK-E 63 3 – 26 (ER 40) 120 63 Lieferumfang: Mit gewuchteter Spannmutter Delivery: With balanced clamping nut Livraison: Avec écrou de serrage équilibré 99.023 1101.161 1101.262 5.65 2020
