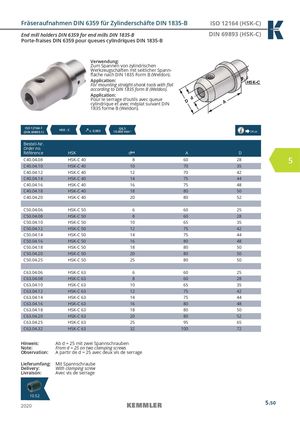

Общий каталог Kemmler 2020 - страница 193

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-B ISO 12164 (HSK-C) End mill holders DIN 6359 for end mills DIN 1835-B DIN 69893 (HSK-C) Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-B Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spann- fläche nach DIN 1835 Form B (Weldon). Application: For mounting straight-shank tools with flat according to DIN 1835 form B (Weldon). Application: Pour le serrage d’outils avec queue cylindrique et avec méplat suivant DIN 1835 forme B (Weldon). ISO 12164-1(DIN 69893-1)HSK - C  ≤  0,003 G6,315.000 min-1 14.04 Bestell-Nr. Order no. Référence HSK dH4 A D C40.04.08 HSK-C 40 8 60 28 5 C40.04.10 HSK-C 40 10 70 35 C40.04.12 HSK-C 40 12 70 42 C40.04.14 HSK-C 40 14 75 44 C40.04.16 HSK-C 40 16 75 48 C40.04.18 HSK-C 40 18 80 50 C40.04.20 HSK-C 40 20 80 52 C50.04.06 HSK-C 50 6 60 25 C50.04.08 HSK-C 50 8 60 28 C50.04.10 HSK-C 50 10 65 35 C50.04.12 HSK-C 50 12 75 42 C50.04.14 HSK-C 50 14 75 44 C50.04.16 HSK-C 50 16 80 48 C50.04.18 HSK-C 50 18 80 50 C50.04.20 HSK-C 50 20 80 50 C50.04.25 HSK-C 50 25 80 50 C63.04.06 HSK-C 63 6 60 25 C63.04.08 HSK-C 63 8 60 28 C63.04.10 HSK-C 63 10 65 35 C63.04.12 HSK-C 63 12 75 42 C63.04.14 HSK-C 63 14 75 44 C63.04.16 HSK-C 63 16 80 48 C63.04.18 HSK-C 63 18 80 50 C63.04.20 HSK-C 63 20 80 52 C63.04.25 HSK-C 63 25 95 65 C63.04.32 HSK-C 63 32 100 72 Hinweis: Ab d = 25 mit zwei Spannschrauben Note: From d = 25 on two clamping screws Observation: A partir de d = 25 avec deux vis de serrage Lieferumfang: Mit Spannschraube Delivery: With clamping screw Livraison: Avec vis de serrage 1902.52 2020 5.50
