Общий каталог Kemmler 2020 - страница 192

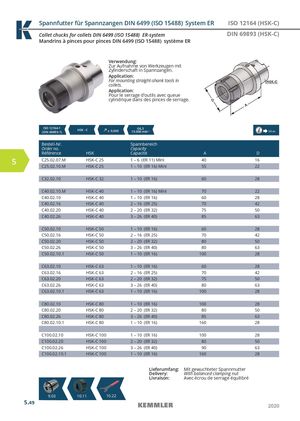

Spannfutter für Spannzangen DIN 6499 (ISO 15488) System ER ISO 12164 (HSK-C) Collet chucks for collets DIN 6499 (ISO 15488) ER-system DIN 69893 (HSK-C) Mandrins à pinces pour pinces DIN 6499 (ISO 15488) système ER Verw Verwendung: Zur AAufnahme von Werkzeugen mit Zylinderschaft in Spannzangen. Zylind Appli Application: For mounting m straight-shank tools in collets collets. Appli Application: Pour le serrage d’outils avec queue cylind cylindrique dans des pinces de serrage. ISO 12164-1 G6,3 (DIN 69893-1) HSK - C  ≤ 0,003 15.000 min-1 14.04  Bestell-Nr. Spannbereich Order no. Capacity Référence HSK Capacité A D 5 C25.02.07.M C25.02.10.M HSK-C 25 HSK-C 25 1 – 6 (ER 11) Mini 1 – 10 (ER 16) Mini 40 55 16 22 C32.02.10 HSK-C 32 1 – 10 (ER 16) 60 28 C40.02.10.M HSK-C 40 1 – 10 (ER 16) Mini 70 22 C40.02.10 HSK-C 40 1 – 10 (ER 16) 60 28 C40.02.16 HSK-C 40 2 – 16 (ER 25) 70 42 C40.02.20 HSK-C 40 2 – 20 (ER 32) 75 50 C40.02.26 HSK-C 40 3 – 26 (ER 40) 85 63 C50.02.10 HSK-C 50 1 – 10 (ER 16) 60 28 C50.02.16 HSK-C 50 2 – 16 (ER 25) 70 42 C50.02.20 HSK-C 50 2 – 20 (ER 32) 80 50 C50.02.26 HSK-C 50 3 – 26 (ER 40) 80 63 C50.02.10.1 HSK-C 50 1 – 10 (ER 16) 100 28 C63.02.10 HSK-C 63 1 – 10 (ER 16) 60 28 C63.02.16 HSK-C 63 2 – 16 (ER 25) 70 42 C63.02.20 HSK-C 63 2 – 20 (ER 32) 75 50 C63.02.26 HSK-C 63 3 – 26 (ER 40) 80 63 C63.02.10.1 HSK-C 63 1 – 10 (ER 16) 100 28 C80.02.10 HSK-C 80 1 – 10 (ER 16) 100 28 C80.02.20 HSK-C 80 2 – 20 (ER 32) 80 50 C80.02.26 HSK-C 80 3 – 26 (ER 40) 85 63 C80.02.10.1 HSK-C 80 1 – 10 (ER 16) 160 28 C100.02.10 HSK-C 100 1 – 10 (ER 16) 100 28 C100.02.20 HSK-C 100 2 – 20 (ER 32) 80 50 C100.02.26 HSK-C 100 3 – 26 (ER 40) 90 63 C100.02.10.1 HSK-C 100 1 – 10 (ER 16) 160 28 Lieferumfang: Mit gewuchteter Spannmutter Delivery: With balanced clamping nut Livraison: Avec écrou de serrage équilibré 9.03 92 10.11 116 10.22 116 5.49 2020
