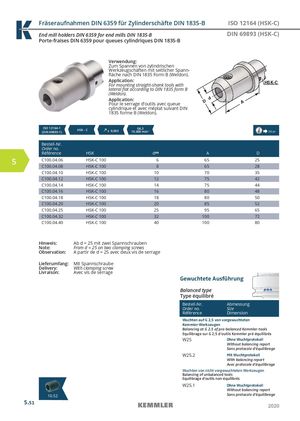

Общий каталог Kemmler 2020 - страница 194

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-B ISO 12164 (HSK-C) End mill holders DIN 6359 for end mills DIN 1835-B DIN 69893 (HSK-C) Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-B Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spann- fläche nach DIN 1835 Form B (Weldon). Application: For mounting straight-shank tools with lateral flat according to DIN 1835 form B (Weldon). Application: Pour le serrage d’outils avec queue cylindrique et avec méplat suivant DIN 1835 forme B (Weldon). ISO 12164-1(DIN 69893-1)HSK - C  ≤  0,003 G6,315.000 min-1 14.04 Bestell-Nr. Order no. Référence HSK dH4 A D 5 C100.04.06 HSK-C 100 6 65 25 C100.04.08 HSK-C 100 8 65 28 C100.04.10 HSK-C 100 10 70 35 C100.04.12 HSK-C 100 12 75 42 C100.04.14 HSK-C 100 14 75 44 C100.04.16 HSK-C 100 16 80 48 C100.04.18 HSK-C 100 18 80 50 C100.04.20 HSK-C 100 20 85 52 C100.04.25 HSK-C 100 25 95 65 C100.04.32 HSK-C 100 32 100 72 C100.04.40 HSK-C 100 40 100 80 Hinweis: Ab d = 25 mit zwei Spannschrauben Note: From d = 25 on two clamping screws Observation: A partir de d = 25 avec deux vis de serrage Lieferumfang: Mit Spannschraube Delivery: With clamping screw Livraison: Avec vis de serrage Gewuchtete Ausführung Balanced type Type équilibré Bestell-Nr. Abmessung Order no. Size Référence Dimension Wuchten auf G 2,5 von vorgewuchteten Kemmler-Werkzeugen Balancing at G 2.5 of pre-balanced Kemmler-tools Equilibrage sur G 2,5 d‘outils Kemmler pré-équilibrés W25 Ohne Wuchtprotokoll Without balancing report Sans protocole d‘équilibrage W25.2 Mit Wuchtprotokoll With balancing report Avec protocole d‘équilibrage Wuchten von nicht vorgewuchteten Werkzeugen Balancing of unbalanced tools Equilibrage d‘outils non-équilibrés W25.1 Ohne Wuchtprotokoll Without balancing report 1902.52 Sans protocole d‘équilibrage 5.51 2020
