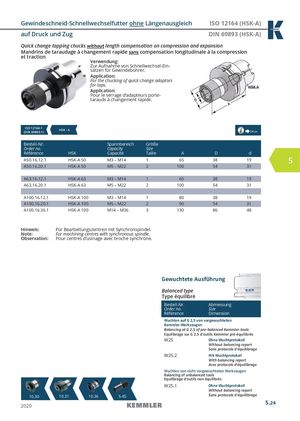

Общий каталог Kemmler 2020 - страница 167

Gewindeschneid-Schnellwechselfutter ohne Längenausgleich ISO 12164 (HSK-A) auf Druck und Zug DIN 69893 (HSK-A) Quick change tapping chucks without length compensation on compression and expansion Mandrins de taraudage à changement rapide sans compensation longitudinale à la compression et traction Verwendung: Zur Aufnahme von Schnellwechsel-Ein- sätzen für Gewindebohrer. Application: For the chucking of quick change adaptors for taps. Application: Pour le serrage d‘adapteurs porte- tarauds à changement rapide. ISO 12164-1(DIN 69893-1)HSK - A 14.04 Bestell-Nr. Spannbereich Größe Order no. Capacity Size Référence HSK Capacité Taille A D d A50.16.12.1 HSK-A 50 M3 – M14 1 65 38 19 5 A50.16.20.1 HSK-A 50 M5 – M22 2 100 54 31 A63.16.12.1 HSK-A 63 M3 – M14 1 65 38 19 A63.16.20.1 HSK-A 63 M5 – M22 2 100 54 31 A100.16.12.1 HSK-A 100 M3 – M14 1 80 38 19 A100.16.20.1 HSK-A 100 M5 – M22 2 90 54 31 A100.16.36.1 HSK-A 100 M14 – M36 3 130 86 48 Hinweis: Für Bearbeitungszentren mit Synchronspindel. Note: For machining centres with synchronous spindle. Observation: Pour centres d‘usinage avec broche synchrone. Gewuchtete Ausführung Balanced type Type équilibré Bestell-Nr. Abmessung Order no. Size Référence Dimension Wuchten auf G 2,5 von vorgewuchteten Kemmler-Werkzeugen Balancing at G 2.5 of pre-balanced Kemmler-tools Equilibrage sur G 2,5 d‘outils Kemmler pré-équilibrés W25 Ohne Wuchtprotokoll Without balancing report Sans protocole d‘équilibrage W25.2 Mit Wuchtprotokoll With balancing report Avec protocole d‘équilibrage Wuchten von nicht vorgewuchteten Werkzeugen Balancing of unbalanced tools Equilibrage d‘outils non-équilibrés W25.1 Ohne Wuchtprotokoll Without balancing report 10.30 10.31 10.36 51.1465 Sans protocole d‘équilibrage 2020 5.24
