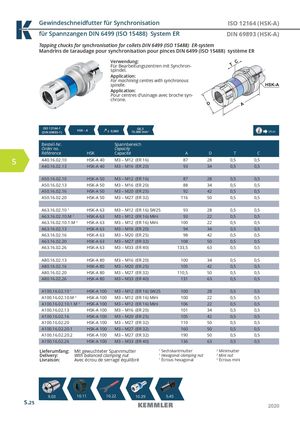

Gewindeschneidfutter für Synchronisation ISO 12164 (HSK-A)
für Spannzangen DIN 6499 (ISO 15488) System ER DIN 69893 (HSK-A)
Tapping chucks for synchronisation for collets DIN 6499 (ISO 15488) ER-system
Mandrins de taraudage pour synchronisation pour pinces DIN 6499 (ISO 15488)Mandrins de taraudage pou système ER
Verwendung: Für Bearbeitungszentren mit Synchronspindel.
Application: For machining centres with synchronous spindle.
Application: Pour centres d‘usinage avec broche synchrone.
ISO 12164-1 G6,3
HSK - A ≤ 0,060 15.000 min
(DIN 69893-1) -1 14.04
| Bestell-Nr. Order no. Référence | HSK | Spannbereich Capacity Capacité | A | D | T | C |
| A40.16.02.10 | HSK-A 40 | M3 – M12 (ER 16) | 87 | 28 | 0,5 | 0,5 |
| A40.16.02.13 | HSK-A 40 | M3 – M16 (ER 20) | 93 | 34 | 0,5 | 0,5 |
| A50.16.02.10 | HSK-A 50 | M3 – M12 (ER 16) | 87 | 28 | 0,5 | 0,5 |
| A50.16.02.13 | HSK-A 50 | M3 – M16 (ER 20) | 88 | 34 | 0,5 | 0,5 |
| A50.16.02.16 | HSK-A 50 | M3 – M20 (ER 25) | 92 | 42 | 0,5 | 0,5 |
| A50.16.02.20 | HSK-A 50 | M3 – M27 (ER 32) | 116 | 50 | 0,5 | 0,5 |
| A63.16.02.101 | HSK-A 63 | M3 – M12 (ER 16) SW25 | 93 | 28 | 0,5 | 0,5 |
| A63.16.02.10.M2 | HSK-A 63 | M3 – M12 (ER 16) Mini | 93 | 22 | 0,5 | 0,5 |
| A63.16.02.10.1.M2 | HSK-A 63 | M3 – M12 (ER 16) Mini | 100 | 22 | 0,5 | 0,5 |
| A63.16.02.13 | HSK-A 63 | M3 – M16 (ER 20) | 94 | 34 | 0,5 | 0,5 |
| A63.16.02.16 | HSK-A 63 | M3 – M20 (ER 25) | 98 | 42 | 0,5 | 0,5 |
| A63.16.02.20 | HSK-A 63 | M3 – M27 (ER 32) | 108 | 50 | 0,5 | 0,5 |
| A63.16.02.26 | HSK-A 63 | M3 – M33 (ER 40) | 133,5 | 63 | 0,5 | 0,5 |
| A80.16.02.13 | HSK-A 80 | M3 – M16 (ER 20) | 100 | 34 | 0,5 | 0,5 |
| A80.16.02.16 | HSK-A 80 | M3 – M20 (ER 25) | 105 | 42 | 0,5 | 0,5 |
| A80.16.02.20 | HSK-A 80 | M3 – M27 (ER 32) | 110,5 | 50 | 0,5 | 0,5 |
| A80.16.02.26 | HSK-A 80 | M3 – M33 (ER 40) | 131 | 63 | 0,5 | 0,5 |
| A100.16.02.101 | HSK-A 100 | M3 – M12 (ER 16) SW25 | 100 | 28 | 0,5 | 0,5 |
| A100.16.02.10.M2 | HSK-A 100 | M3 – M12 (ER 16) Mini | 100 | 22 | 0,5 | 0,5 |
| A100.16.02.10.1.M2 | HSK-A 100 | M3 – M12 (ER 16) Mini | 106 | 22 | 0,5 | 0,5 |
| A100.16.02.13 | HSK-A 100 | M3 – M16 (ER 20) | 101 | 34 | 0,5 | 0,5 |
| A100.16.02.16 | HSK-A 100 | M3 – M20 (ER 25) | 105 | 42 | 0,5 | 0,5 |
| A100.16.02.20 | HSK-A 100 | M3 – M27 (ER 32) | 110 | 50 | 0,5 | 0,5 |
| A100.16.02.20.1 | HSK-A 100 | M3 – M27 (ER 32) | 160 | 50 | 0,5 | 0,5 |
| A100.16.02.20.2 | HSK-A 100 | M3 – M27 (ER 32) | 190 | 50 | 0,5 | 0,5 |
| A100.16.02.26 | HSK-A 100 | M3 – M33 (ER 40) | 136 | 63 | 0,5 | 0,5 |
| Lieferumfang: | Mit gewuchteter Spannmutter | 1 Sechskantmutter | 2 Minimutter |
| Delivery: | With balanced clamping nut | 1 Hexagonal clamping nut | 2 Mini nut |
| Livraison: | Avec écrou de serrage équilibré | 1 Écrous hexagonal | 2 Écrous mini |
