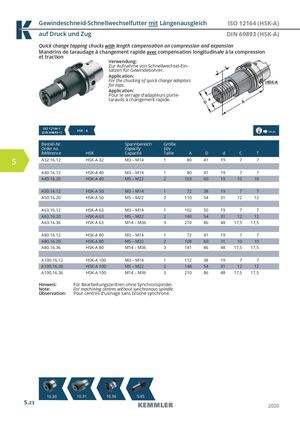

Общий каталог Kemmler 2020 - страница 166

Gewindeschneid-Schnellwechselfutter mit Längenausgleich ISO 12164 (HSK-A) auf Druck und Zug DIN 69893 (HSK-A) Quick change tapping chucks with length compensation on compression and expansion Mandrins de taraudage à changement rapide avec compensation longitudinale à la compression et traction Verwendung: Zur Aufnahme von Schnellwechsel-Ein- sätzen für Gewindebohrer. Application: For the chucking of quick change adaptors for taps. Application: Pour le serrage d‘adapteurs porte- tarauds à changement rapide. ISO 12164-1(DIN 69893-1)HSK - A 14.04 Bestell-Nr. Spannbereich Größe Order no. Capacity Size Référence HSK Capacité Taille A D d C T 5 A32.16.12 HSK-A 32 M3 – M14 1 80 41 19 7 7 A40.16.12 HSK-A 40 M3 – M14 1 80 41 19 7 7 A40.16.20 HSK-A 40 M5 – M22 2 103 60 19 10 10 A50.16.12 HSK-A 50 M3 – M14 1 72 38 19 7 7 A50.16.20 HSK-A 50 M5 – M22 2 110 54 31 12 12 A63.16.12 HSK-A 63 M3 – M14 1 102 50 19 7 7 A63.16.20 HSK-A 63 M5 – M22 2 140 54 31 12 12 A63.16.36 HSK-A 63 M14 – M36 3 210 86 48 17,5 17,5 A80.16.12 HSK-A 80 M3 – M14 1 72 41 19 7 7 A80.16.20 HSK-A 80 M5 – M22 2 108 60 31 10 10 A80.16.36 HSK-A 80 M14 – M36 3 141 86 48 17,5 17,5 A100.16.12 HSK-A 100 M3 – M14 1 112 38 19 7 7 A100.16.20 HSK-A 100 M5 – M22 2 148 54 31 12 12 A100.16.36 HSK-A 100 M14 – M36 3 210 86 48 17,5 17,5 Hinweis: Für Bearbeitungszentren ohne Synchronspindel. Note: For machining centres without synchronous spindle. Observation: Pour centres d‘usinage sans broche synchrone. 10.30 10.31 10.36 51.1465 5.23 2020
