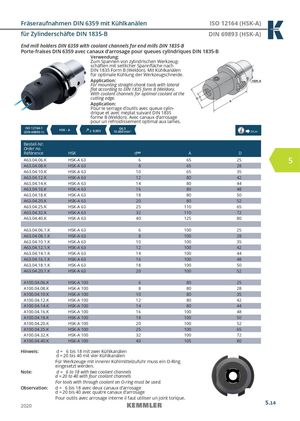

Общий каталог Kemmler 2020 - страница 157
Навигация
Общий каталог Kemmler 2017 - 2018
Каталог Kemmler зажимные болты
Каталог Kemmler гидроразжимные патроны
Каталог Kemmler сверлильные патроны для станков с ЧПУ
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler цанговые патроны KPS
Fräseraufnahmen DIN 6359 mit Kühlkanälen ISO 12164 (HSK-A)
für Zylinderschäfte DIN 1835-B DIN 69893 (HSK-A)
End mill holders DIN 6359 with coolant channels for end mills DIN 1835-B
Porte-fraises DIN 6359 avec canaux d‘arrosage pour queues cylindriques DIN 1835-Bs DIN 1835-B
Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spannfl äche nach DIN 1835 Form B (Weldon). Mit Kühlkanälen für optimale Kühlung der Werkzeugschneide.
Application: For mounting straight-shank tools with lateral fl at according to DIN 1835 form B (Weldon). With coolant channels for optimal coolant at the cutting edge.
Application: Pour le serrage d’outils avec queue cylindrique et avec méplat suivant DIN 1835 forme B (Weldon). Avec canaux d‘arrosage pour un refroidissement optimal aux lames.
ISO 12164-1 G6,3
HSK - A ≤ 0,003 15.000 min
(DIN 69893-1) -1 14.04
| Bestell-Nr. Order no. Référence | HSK | dH4 | A | D |
| A63.04.06.K | HSK-A 63 | 6 | 65 | 25 |
| A63.04.08.K | HSK-A 63 | 8 | 65 | 28 |
| A63.04.10.K | HSK-A 63 | 10 | 65 | 35 |
| A63.04.12.K | HSK-A 63 | 12 | 80 | 42 |
| A63.04.14.K | HSK-A 63 | 14 | 80 | 44 |
| A63.04.16.K | HSK-A 63 | 16 | 80 | 48 |
| A63.04.18.K | HSK-A 63 | 18 | 80 | 50 |
| A63.04.20.K | HSK-A 63 | 20 | 80 | 52 |
| A63.04.25.K | HSK-A 63 | 25 | 110 | 65 |
| A63.04.32.K | HSK-A 63 | 32 | 110 | 72 |
| A63.04.40.K | HSK-A 63 | 40 | 125 | 80 |
| A63.04.06.1.K | HSK-A 63 | 6 | 100 | 25 |
| A63.04.08.1.K | HSK-A 63 | 8 | 100 | 28 |
| A63.04.10.1.K | HSK-A 63 | 10 | 100 | 35 |
| A63.04.12.1.K | HSK-A 63 | 12 | 100 | 42 |
| A63.04.14.1.K | HSK-A 63 | 14 | 100 | 44 |
| A63.04.16.1.K | HSK-A 63 | 16 | 100 | 48 |
| A63.04.18.1.K | HSK-A 63 | 18 | 100 | 50 |
| A63.04.20.1.K | HSK-A 63 | 20 | 100 | 52 |
| A100.04.06.K | HSK-A 100 | 6 | 80 | 25 |
| A100.04.08.K | HSK-A 100 | 8 | 80 | 28 |
| A100.04.10.K | HSK-A 100 | 10 | 80 | 35 |
| A100.04.12.K | HSK-A 100 | 12 | 80 | 42 |
| A100.04.14.K | HSK-A 100 | 14 | 80 | 44 |
| A100.04.16.K | HSK-A 100 | 16 | 100 | 48 |
| A100.04.18.K | HSK-A 100 | 18 | 100 | 50 |
| A100.04.20.K | HSK-A 100 | 20 | 100 | 52 |
| A100.04.25.K | HSK-A 100 | 25 | 100 | 65 |
| A100.04.32.K | HSK-A 100 | 32 | 100 | 72 |
| A100.04.40.K | HSK-A 100 | 40 | 105 | 80 |
Hinweis: d =6 bis 18 mit zwei Kühlkanälen d = 20 bis 40 mit vier Kühlkanälen Für Werkzeuge mit innerer Kühlmittelzufuhr muss ein O-Ring eingesetzt werden.
| Note: | d = | 6 to 18 with two coolant channels |
| d = 20 to 40 with four coolant channels | ||
| For tools with through coolant an O-ring must be used. | ||
| Observation: | d = | 6 bis 18 avec deux canaux d‘arrosage |
d = 20 bis 40 avec quatre canaux d‘arrosage Pour outils avec arrosage interne il faut utiliser un joint torique.
