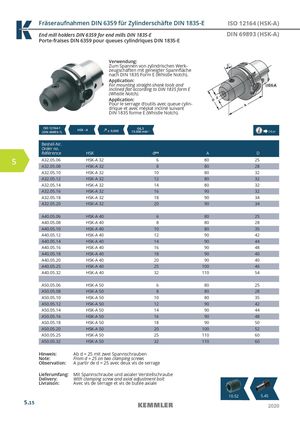

Общий каталог Kemmler 2020 - страница 158

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-E ISO 12164 (HSK-A) End mill holders DIN 6359 for end mills DIN 1835-E DIN 69893 (HSK-A) Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-E Verwendung: Zum Spannen von zylindrischen Werk- zeugschäften mit geneigter Spannfläche nach DIN 1835 Form E (Whistle Notch). Application: For mounting straight-shank tools and inclined flat according to DIN 1835 form E (Whistle Notch). Application: Pour le serrage d’outils avec queue cylin- drique et avec méplat incliné suivant DIN 1835 forme E (Whistle Notch). ISO 12164-1(DIN 69893-1)HSK - A  ≤  0,003 G6,315.000 min-1 14.04 Bestell-Nr. Order no. Référence HSK dH4 A D 5 A32.05.06 HSK-A 32 6 80 25 A32.05.08 HSK-A 32 8 80 28 A32.05.10 HSK-A 32 10 80 32 A32.05.12 HSK-A 32 12 80 32 A32.05.14 HSK-A 32 14 80 32 A32.05.16 HSK-A 32 16 90 32 A32.05.18 HSK-A 32 18 90 34 A32.05.20 HSK-A 32 20 90 34 A40.05.06 HSK-A 40 6 80 25 A40.05.08 HSK-A 40 8 80 28 A40.05.10 HSK-A 40 10 80 35 A40.05.12 HSK-A 40 12 90 42 A40.05.14 HSK-A 40 14 90 44 A40.05.16 HSK-A 40 16 90 48 A40.05.18 HSK-A 40 18 90 40 A40.05.20 HSK-A 40 20 90 40 A40.05.25 HSK-A 40 25 100 46 A40.05.32 HSK-A 40 32 110 54 A50.05.06 HSK-A 50 6 80 25 A50.05.08 HSK-A 50 8 80 28 A50.05.10 HSK-A 50 10 80 35 A50.05.12 HSK-A 50 12 90 42 A50.05.14 HSK-A 50 14 90 44 A50.05.16 HSK-A 50 16 90 48 A50.05.18 HSK-A 50 18 90 50 A50.05.20 HSK-A 50 20 100 52 A50.05.25 HSK-A 50 25 110 60 A50.05.32 HSK-A 50 32 110 60 Hinweis: Ab d = 25 mit zwei Spannschrauben Note: From d = 25 on two clamping screws Observation: A partir de d = 25 avec deux vis de serrage Lieferumfang: Mit Spannschraube und axialer Verstellschraube Delivery: With clamping screw and axial adjustment bolt Livraison: Avec vis de serrage et vis de butée axiale 10.52 51.1465 5.15 2020
