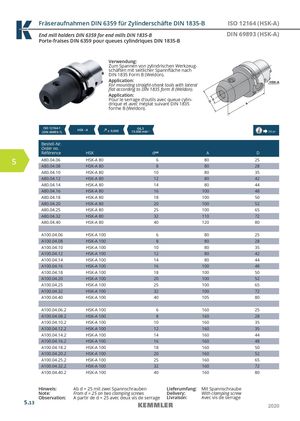

Общий каталог Kemmler 2020 - страница 156

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-B ISO 12164 (HSK-A) End mill holders DIN 6359 for end mills DIN 1835-B DIN 69893 (HSK-A) Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-B Verwendung: Zum Spannen von zylindrischen Werkzeug- schäften mit seitlicher Spannfläche nach DIN 1835 Form B (Weldon). Application: For mounting straight-shank tools with lateral flat according to DIN 1835 form B (Weldon). Application: Pour le serrage d’outils avec queue cylin- drique et avec méplat suivant DIN 1835 forme B (Weldon). ISO 12164-1(DIN 69893-1)HSK - A  ≤  0,003 G6,315.000 min-1 14.04 Bestell-Nr. Order no. Référence HSK dH4 A D 5 A80.04.06 HSK-A 80 6 80 25 A80.04.08 HSK-A 80 8 80 28 A80.04.10 HSK-A 80 10 80 35 A80.04.12 HSK-A 80 12 80 42 A80.04.14 HSK-A 80 14 80 44 A80.04.16 HSK-A 80 16 100 48 A80.04.18 HSK-A 80 18 100 50 A80.04.20 HSK-A 80 20 100 52 A80.04.25 HSK-A 80 25 100 65 A80.04.32 HSK-A 80 32 110 72 A80.04.40 HSK-A 80 40 120 80 A100.04.06 HSK-A 100 6 80 25 A100.04.08 HSK-A 100 8 80 28 A100.04.10 HSK-A 100 10 80 35 A100.04.12 HSK-A 100 12 80 42 A100.04.14 HSK-A 100 14 80 44 A100.04.16 HSK-A 100 16 100 48 A100.04.18 HSK-A 100 18 100 50 A100.04.20 HSK-A 100 20 100 52 A100.04.25 HSK-A 100 25 100 65 A100.04.32 HSK-A 100 32 100 72 A100.04.40 HSK-A 100 40 105 80 A100.04.06.2 HSK-A 100 6 160 25 A100.04.08.2 HSK-A 100 8 160 28 A100.04.10.2 HSK-A 100 10 160 35 A100.04.12.2 HSK-A 100 12 160 35 A100.04.14.2 HSK-A 100 14 160 44 A100.04.16.2 HSK-A 100 16 160 48 A100.04.18.2 HSK-A 100 18 160 50 A100.04.20.2 HSK-A 100 20 160 52 A100.04.25.2 HSK-A 100 25 160 65 A100.04.32.2 HSK-A 100 32 160 72 A100.04.40.2 HSK-A 100 40 160 80 Hinweis: Ab d = 25 mit zwei Spannschrauben Lieferumfang: Mit Spannschraube Note: From d = 25 on two clamping screws Delivery: With clamping screw Observation: A partir de d = 25 avec deux vis de serrage Livraison: Avec vis de serrage 5.13 2020
