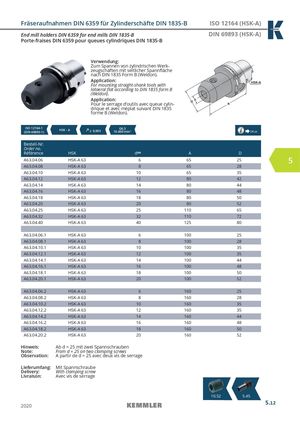

Общий каталог Kemmler 2020 - страница 155

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-B ISO 12164 (HSK-A) End mill holders DIN 6359 for end mills DIN 1835-B DIN 69893 (HSK-A) Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-B Verwendung: Zum Spannen von zylindrischen Werk- zeugschäften mit seitlicher Spannfläche nach DIN 1835 Form B (Weldon). Application: For mounting straight-shank tools with lataeral flat according to DIN 1835 form B (Weldon). Application: Pour le serrage d’outils avec queue cylin- drique et avec méplat suivant DIN 1835 forme B (Weldon). ISO 12164-1(DIN 69893-1)HSK - A  ≤  0,003 G6,315.000 min-1 14.04 Bestell-Nr. Order no. Référence HSK dH4 A D A63.04.06 HSK-A 63 6 65 25 5 A63.04.08 HSK-A 63 8 65 28 A63.04.10 HSK-A 63 10 65 35 A63.04.12 HSK-A 63 12 80 42 A63.04.14 HSK-A 63 14 80 44 A63.04.16 HSK-A 63 16 80 48 A63.04.18 HSK-A 63 18 80 50 A63.04.20 HSK-A 63 20 80 52 A63.04.25 HSK-A 63 25 110 65 A63.04.32 HSK-A 63 32 110 72 A63.04.40 HSK-A 63 40 125 80 A63.04.06.1 HSK-A 63 6 100 25 A63.04.08.1 HSK-A 63 8 100 28 A63.04.10.1 HSK-A 63 10 100 35 A63.04.12.1 HSK-A 63 12 100 35 A63.04.14.1 HSK-A 63 14 100 44 A63.04.16.1 HSK-A 63 16 100 48 A63.04.18.1 HSK-A 63 18 100 50 A63.04.20.1 HSK-A 63 20 100 52 A63.04.06.2 HSK-A 63 6 160 25 A63.04.08.2 HSK-A 63 8 160 28 A63.04.10.2 HSK-A 63 10 160 35 A63.04.12.2 HSK-A 63 12 160 35 A63.04.14.2 HSK-A 63 14 160 44 A63.04.16.2 HSK-A 63 16 160 48 A63.04.18.2 HSK-A 63 18 160 50 A63.04.20.2 HSK-A 63 20 160 52 Hinweis: Ab d = 25 mit zwei Spannschrauben Note: From d = 25 on two clamping screws Observation: A partir de d = 25 avec deux vis de serrage Lieferumfang: Mit Spannschraube Delivery: With clamping screw Livraison: Avec vis de serrage 10.52 51.1465 2020 5.12
