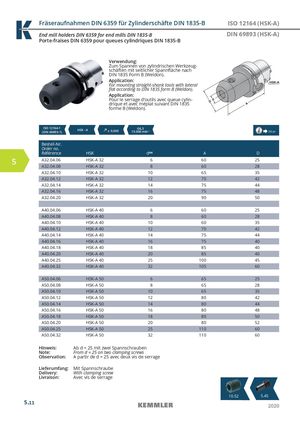

Общий каталог Kemmler 2020 - страница 154

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-B ISO 12164 (HSK-A) End mill holders DIN 6359 for end mills DIN 1835-B DIN 69893 (HSK-A) Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-B Verwendung: Zum Spannen von zylindrischen Werkzeug- schäften mit seitlicher Spannfläche nach DIN 1835 Form B (Weldon). Application: For mounting straight-shank tools with lateral flat according to DIN 1835 form B (Weldon). Application: Pour le serrage d’outils avec queue cylin- drique et avec méplat suivant DIN 1835 forme B (Weldon). ISO 12164-1(DIN 69893-1)HSK - A  ≤  0,003 G6,315.000 min-1 14.04 Bestell-Nr. Order no. Référence HSK dH4 A D 5 A32.04.06 HSK-A 32 6 60 25 A32.04.08 HSK-A 32 8 60 28 A32.04.10 HSK-A 32 10 65 35 A32.04.12 HSK-A 32 12 70 42 A32.04.14 HSK-A 32 14 75 44 A32.04.16 HSK-A 32 16 75 48 A32.04.20 HSK-A 32 20 90 50 A40.04.06 HSK-A 40 6 60 25 A40.04.08 HSK-A 40 8 60 28 A40.04.10 HSK-A 40 10 60 35 A40.04.12 HSK-A 40 12 70 42 A40.04.14 HSK-A 40 14 75 44 A40.04.16 HSK-A 40 16 75 40 A40.04.18 HSK-A 40 18 85 40 A40.04.20 HSK-A 40 20 85 40 A40.04.25 HSK-A 40 25 100 45 A40.04.32 HSK-A 40 32 105 60 A50.04.06 HSK-A 50 6 65 25 A50.04.08 HSK-A 50 8 65 28 A50.04.10 HSK-A 50 10 65 35 A50.04.12 HSK-A 50 12 80 42 A50.04.14 HSK-A 50 14 80 44 A50.04.16 HSK-A 50 16 80 48 A50.04.18 HSK-A 50 18 80 50 A50.04.20 HSK-A 50 20 80 52 A50.04.25 HSK-A 50 25 110 60 A50.04.32 HSK-A 50 32 110 60 Hinweis: Ab d = 25 mit zwei Spannschrauben Note: From d = 25 on two clamping screws Observation: A partir de d = 25 avec deux vis de serrage Lieferumfang: Mit Spannschraube Delivery: With clamping screw Livraison: Avec vis de serrage 10.52 51.1465 5.11 2020
