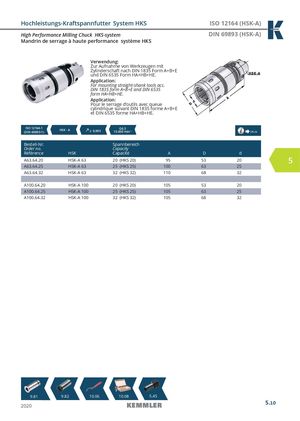

Общий каталог Kemmler 2020 - страница 153
Навигация
Общий каталог Kemmler 2017 - 2018
Каталог Kemmler зажимные болты
Каталог Kemmler гидроразжимные патроны
Каталог Kemmler сверлильные патроны для станков с ЧПУ
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler цанговые патроны KPS
Hochleistungs-Kraftspannfutter System HKS ISO 12164 (HSK-A)
High Performance Milling Chuck HKS-system DIN 69893 (HSK-A)
Mandrin de serrage à haute performance système HKS
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE.
Application: For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HA+HB+HE.
Application: Pour le serrage d’outils avec queue cylindrique suivant DIN 1835 forme A+B+E et DIN 6535 forme HA+HB+HE.
ISO 12164-1 G6,3
HSK - A ≤ 0,003 15.000 min
(DIN 69893-1) -1 14.
04
| Bestell-Nr. Order no. Référence | HSK | Spannbereich Capacity Capacité | A | D | d |
| A63.64.20 | HSK-A 63 | 20 (HKS 20) | 95 | 53 | 20 |
| A63.64.25 | HSK-A 63 | 25 (HKS 25) | 100 | 63 | 25 |
| A63.64.32 | HSK-A 63 | 32 (HKS 32) | 110 | 68 | 32 |
| A100.64.20 | HSK-A 100 | 20 (HKS 20) | 105 | 53 | 20 |
| A100.64.25 | HSK-A 100 | 25 (HKS 25) | 105 | 63 | 25 |
| A100.64.32 | HSK-A 100 | 32 (HKS 32) | 105 | 68 | 32 |
