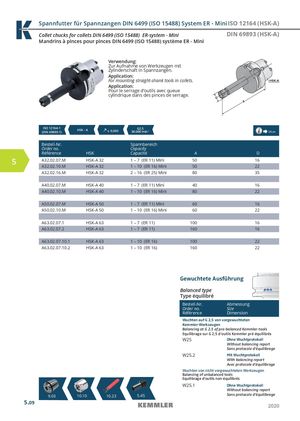

Общий каталог Kemmler 2020 - страница 152

Spannfutter für Spannzangen DIN 6499 (ISO 15488) System ER - Mini ISO 12164 (HSK-A) Collet chucks for collets DIN 6499 (ISO 15488) ER-system - Mini DIN 69893 (HSK-A) Mandrins à pinces pour pinces DIN 6499 (ISO 15488) système ER - Mini Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen. Application: For mounting straight-shank tools in collets. Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage. ISO 12164-1(DIN 69893-1)HSK - A  ≤  0,003 G2,530.000 min-1 14.04 Bestell-Nr. Spannbereich Order no. Capacity Référence HSK Capacité A D 5 A32.02.07.M HSK-A 32 1 – 7 (ER 11) Mini 50 16 A32.02.10.M HSK-A 32 1 – 10 (ER 16) Mini 50 22 A32.02.16.M HSK-A 32 2 – 16 (ER 25) Mini 80 35 A40.02.07.M HSK-A 40 1 – 7 (ER 11) Mini 40 16 A40.02.10.M HSK-A 40 1 – 10 (ER 16) Mini 80 22 A50.02.07.M HSK-A 50 1 – 7 (ER 11) Mini 60 16 A50.02.10.M HSK-A 50 1 – 10 (ER 16) Mini 60 22 A63.02.07.1 HSK-A 63 1 – 7 (ER 11) 100 16 A63.02.07.2 HSK-A 63 1 – 7 (ER 11) 160 16 A63.02.07.10.1 HSK-A 63 1 – 10 (ER 16) 100 22 A63.02.07.10.2 HSK-A 63 1 – 10 (ER 16) 160 22 Gewuchtete Ausführung Balanced type Type équilibré Bestell-Nr. Abmessung Order no. Size Référence Dimension Wuchten auf G 2,5 von vorgewuchteten Kemmler-Werkzeugen Balancing at G 2.5 of pre-balanced Kemmler-tools Equilibrage sur G 2,5 d‘outils Kemmler pré-équilibrés W25 Ohne Wuchtprotokoll Without balancing report Sans protocole d‘équilibrage W25.2 Mit Wuchtprotokoll With balancing report Avec protocole d‘équilibrage Wuchten von nicht vorgewuchteten Werkzeugen Balancing of unbalanced tools Equilibrage d‘outils non-équilibrés W25.1 Ohne Wuchtprotokoll Without balancing report 99.023 1101.160 1101.263 51.1465 Sans protocole d‘équilibrage 5.09 2020
