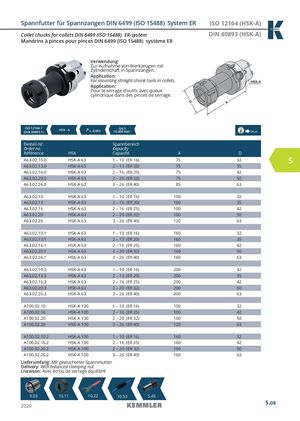

Spannfutter für Spannzangen DIN 6499 (ISO 15488) System ER ISO 12164 (HSK-A) Collet chucks for collets DIN 6499 (ISO 15488) ER-system DIN 69893 (HSK-A) Mandrins à pinces pour pinces DIN 6499 (ISO 15488) système ER Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen. Application: For mounting straight-shank tools in collets. Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage. ISO 12164-1(DIN 69893-1)HSK - A  ≤  0,003 G6,315.000 min-1 14.04 Bestell-Nr. Spannbereich Order no. Capacity Référence HSK Capacité A D A63.02.10.0 HSK-A 63 1 – 10 (ER 16) 75 32 5 A63.02.13.0 HSK-A 63 2 – 13 (ER 20) 75 35 A63.02.16.0 HSK-A 63 2 – 16 (ER 25) 75 42 A63.02.20.0 HSK-A 63 2 – 20 (ER 32) 75 50 A63.02.26.0 HSK-A 63 3 – 26 (ER 40) 85 63 A63.02.10 HSK-A 63 1 – 10 (ER 16) 100 32 A63.02.13 HSK-A 63 2 – 16 (ER 20) 100 35 A63.02.16 HSK-A 63 2 – 16 (ER 25) 100 42 A63.02.20 HSK-A 63 2 – 20 (ER 32) 100 50 A63.02.26 HSK-A 63 3 – 26 (ER 40) 120 63 A63.02.10.1 HSK-A 63 1 – 10 (ER 16) 160 32 A63.02.13.1 HSK-A 63 2 – 13 (ER 20) 160 35 A63.02.16.1 HSK-A 63 2 – 16 (ER 25) 160 42 A63.02.20.1 HSK-A 63 2 – 20 (ER 32) 160 50 A63.02.26.1 HSK-A 63 3 – 26 (ER 40) 160 63 A63.02.10.3 HSK-A 63 1 – 10 (ER 16) 200 32 A63.02.13.3 HSK-A 63 2 – 13 (ER 20) 200 35 A63.02.16.3 HSK-A 63 2 – 16 (ER 25) 200 42 A63.02.20.3 HSK-A 63 2 – 20 (ER 32) 200 50 A63.02.26.3 HSK-A 63 3 – 26 (ER 40) 200 63 A100.02.10 HSK-A 100 1 – 10 (ER 16) 100 32 A100.02.16 HSK-A 100 2 – 16 (ER 25) 100 42 A100.02.20 HSK-A 100 2 – 20 (ER 32) 100 50 A100.02.26 HSK-A 100 3 – 26 (ER 40) 120 63 A100.02.10.2 HSK-A 100 1 – 10 (ER 16) 160 32 A100.02.16.2 HSK-A 100 2 – 16 (ER 25) 160 42 A100.02.20.2 HSK-A 100 2 – 20 (ER 32) 160 50 A100.02.26.2 HSK-A 100 3 – 26 (ER 40) 160 63 Lieferumfang: Mit gewuchteter Spannmutter Delivery: With balanced clamping nut Livraison: Avec écrou de serrage équilibré 99.023 1101.161 1101.262 10.53 5.45 2020 5.08
