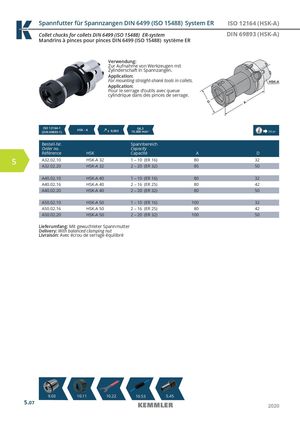

Spannfutter für Spannzangen DIN 6499 (ISO 15488) System ER ISO 12164 (HSK-A)
Collet chucks for collets DIN 6499 (ISO 15488) ER-system DIN 69893 (HSK-A)
Mandrins à pinces pour pinces DIN 6499 (ISO 15488) système ER
| Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen. Application: For mounting straight-shank tools in collets. Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage. | ||
| ISO 12164-1 (DIN 69893-1) HSK - A | ≤ 0,003 G6,3 15.000 min-1 | 14.04 |
| Bestell-Nr. Order no. Référence HSK | Spannbereich Capacity Capacité | A D |
| A32.02.10 HSK-A 32 | 1 – 10 (ER 16) | 80 32 |
| A32.02.20 HSK-A 32 | 2 – 20 (ER 32) | 85 50 |
| A40.02.10 HSK-A 40 | 1 – 10 (ER 16) | 80 32 |
| A40.02.16 HSK-A 40 | 2 – 16 (ER 25) | 80 42 |
| A40.02.20 HSK-A 40 | 2 – 20 (ER 32) | 80 50 |
| A50.02.10 HSK-A 50 | 1 – 10 (ER 16) 1 | 00 32 |
| A50.02.16 HSK-A 50 | 2 – 16 (ER 25) | 80 42 |
| A50.02.20 HSK-A 50 | 2 – 20 (ER 32) 1 | 00 50 |
Lieferumfang: Mit gewuchteter Spannmutter
Delivery: With balanced clamping nut
Livraison: Avec écrou de serrage équilibré
