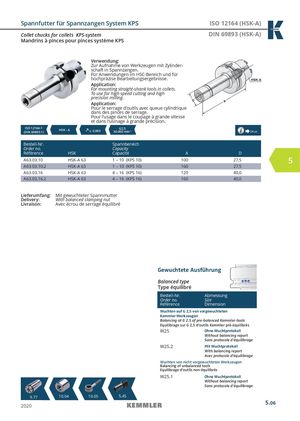

Общий каталог Kemmler 2020 - страница 149
Навигация
Общий каталог Kemmler 2017 - 2018
Каталог Kemmler зажимные болты
Каталог Kemmler гидроразжимные патроны
Каталог Kemmler сверлильные патроны для станков с ЧПУ
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler цанговые патроны KPS
Spannfutter für Spannzangen System KPS ISO 12164 (HSK-A)
Collet chucks for collets KPS-system DIN 69893 (HSK-A)
Mandrins à pinces pour pinces système KPS
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen. Für Anwendungen im HSC-Bereich und für hochpräzise Bearbeitungsergebnisse.
Application: For mounting straight-shank tools in collets. To use for high speed cutting and high precision milling.
Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage. Pour l‘usage dans le coupage à grande vitesse et dans l‘usinage à grande précision.
ISO 12164-1 G2,5
HSK - A ≤ 0,003 30.000 min
(DIN 69893-1) -1 14.04
| Bestell-Nr. | Spannbereich | |||
| Order no. Référence | HSK | Capacity Capacité | A | D |
| A63.03.10 | HSK-A 63 | 1 – 10 (KPS 10) | 100 | 27,5 |
| A63.03.10.2 | HSK-A 63 | 1 – 10 (KPS 10) | 160 | 27,5 |
| A63.03.16 | HSK-A 63 | 4 – 16 (KPS 16) | 120 | 40,0 |
| A63.03.16.2 | HSK-A 63 | 4 – 16 (KPS 16) | 160 | 40,0 |
Lieferumfang: Mit gewuchteter Spannmutter
Delivery: With balanced clamping nut
Livraison: Avec écrou de serrage équilibré
Gewuchtete Ausführung
Balanced type
Type équilibré
| Bestell-Nr. | Abmessung |
| Order no. | Size |
| Référence | Dimension |
Wuchten auf G 2,5 von vorgewuchteten Kemmler-Werkzeugen Balancing at G 2.5 of pre-balanced Kemmler-tools Equilibrage sur G 2,5 d‘outils Kemmler pré-équilibrés
W25 Ohne Wuchtprotokoll Without balancing report Sans protocole d‘équilibrage
W25.2 Mit Wuchtprotokoll
With balancing report Avec protocole d‘équilibrage Wuchten von nicht vorgewuchteten Werkzeugen Balancing of unbalanced tools
Equilibrage d‘outils non-équilibrés W25.1 Ohne Wuchtprotokoll
