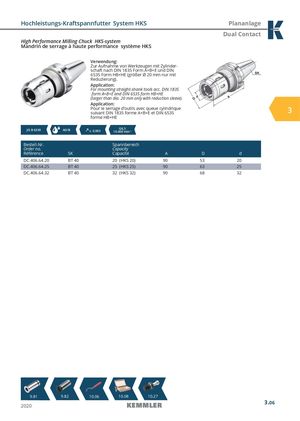

Общий каталог Kemmler 2020 - страница 111
Навигация
Общий каталог Kemmler 2017 - 2018
Каталог Kemmler зажимные болты
Каталог Kemmler гидроразжимные патроны
Каталог Kemmler сверлильные патроны для станков с ЧПУ
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler цанговые патроны KPS
Hochleistungs-Kraftspannfutter System HKS Plananlage
Dual Contact
High Performance Milling Chuck HKS-system
Mandrin de serrage à haute performance système HKS
1
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HB+HE (größer Ø 20 mm nur mit Reduzierung).
Application: For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HB+HE (larger than dia. 20 mm only with reduction sleeve).
Application: 3 Pour le serrage d’outils avec queue cylindrique suivant DIN 1835 forme A+B+E et DIN 6535 forme HB+HE
JIS B 6339 AD/B G6,3
≤ 0,003 15.000 min-1
| Bestell-Nr. | Spannbereich | ||||
| Order no. Référence | SK | Capacity Capacité | A | D | d |
| DC.406.64.20 | BT 40 | 20 (HKS 20) | 90 | 53 | 20 |
| DC.406.64.25 | BT 40 | 25 (HKS 25) | 90 | 63 | 25 |
| DC.406.64.32 | BT 40 | 32 (HKS 32) | 90 | 68 | 32 |
