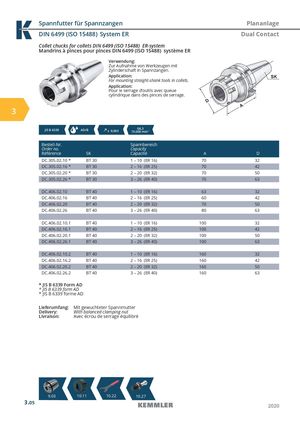

Общий каталог Kemmler 2020 - страница 110

Spannfutter für Spannzangen Plananlage DIN 6499 (ISO 15488) System ER Dual Contact Collet chucks for collets DIN 6499 (ISO 15488) ER-system Mandrins à pinces pour pinces DIN 6499 (ISO 15488) système ER Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen. Application: For mounting straight-shank tools in collets. Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage. 3 JIS B 6339 AD/B  ≤  0,003 G6,315.000 min-1 Bestell-Nr. Spannbereich Order no. Capacity Référence SK Capacité A D DC.305.02.10 * BT 30 1 – 10 (ER 16) 70 32 DC.305.02.16 * BT 30 2 – 16 (ER 25) 70 42 DC.305.02.20 * BT 30 2 – 20 (ER 32) 70 50 DC.305.02.26 * BT 30 3 – 26 (ER 40) 70 63 DC.406.02.10 BT 40 1 – 10 (ER 16) 63 32 DC.406.02.16 BT 40 2 – 16 (ER 25) 60 42 DC.406.02.20 BT 40 2 – 20 (ER 32) 70 50 DC.406.02.26 BT 40 3 – 26 (ER 40) 80 63 DC.406.02.10.1 BT 40 1 – 10 (ER 16) 100 32 DC.406.02.16.1 BT 40 2 – 16 (ER 25) 100 42 DC.406.02.20.1 BT 40 2 – 20 (ER 32) 100 50 DC.406.02.26.1 BT 40 3 – 26 (ER 40) 100 63 DC.406.02.10.2 BT 40 1 – 10 (ER 16) 160 32 DC.406.02.16.2 BT 40 2 – 16 (ER 25) 160 42 DC.406.02.20.2 BT 40 2 – 20 (ER 32) 160 50 DC.406.02.26.2 BT 40 3 – 26 (ER 40) 160 63 * JIS B 6339 Form AD * JIS B 6339 form AD * JIS B 6339 forme AD Lieferumfang: Mit gewuchteter Spannmutter Delivery: With balanced clamping nut Livraison: Avec écrou de serrage équilibré 99.023 1101.161 1101.262 10.27 3.05 2020
