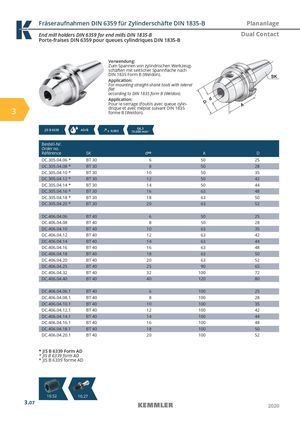

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-B Plananlage End mill holders DIN 6359 for end mills DIN 1835-B Dual Contact Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-B Verwendung: Zum Spannen von zylindrischen Werkzeug- schäften mit seitlicher Spannfläche nach DIN 1835 Form B (Weldon). Application: For mounting straight-shank tools with lateral flat according to DIN 1835 form B (Weldon). Application: Pour le serrage d’outils avec queue cylin- 3 drique et avec méplat suivant DIN 1835forme B (Weldon). JIS B 6339 AD/B  ≤  0,003 G6,315.000 min-1 Bestell-Nr. Order no. Référence SK dH4 A D DC.305.04.06 * BT 30 6 50 25 DC.305.04.08 * BT 30 8 50 28 DC.305.04.10 * BT 30 10 50 35 DC.305.04.12 * BT 30 12 50 42 DC.305.04.14 * BT 30 14 50 44 DC.305.04.16 * BT 30 16 63 48 DC.305.04.18 * BT 30 18 63 50 DC.305.04.20 * BT 30 20 63 52 DC.406.04.06 BT 40 6 50 25 DC.406.04.08 BT 40 8 50 28 DC.406.04.10 BT 40 10 63 35 DC.406.04.12 BT 40 12 63 42 DC.406.04.14 BT 40 14 63 44 DC.406.04.16 BT 40 16 63 48 DC.406.04.18 BT 40 18 63 50 DC.406.04.20 BT 40 20 63 52 DC.406.04.25 BT 40 25 90 65 DC.406.04.32 BT 40 32 100 72 DC.406.04.40 BT 40 40 120 80 DC.406.04.06.1 BT 40 6 100 25 DC.406.04.08.1 BT 40 8 100 28 DC.406.04.10.1 BT 40 10 100 35 DC.406.04.12.1 BT 40 12 100 42 DC.406.04.14.1 BT 40 14 100 44 DC.406.04.16.1 BT 40 16 100 48 DC.406.04.18.1 BT 40 18 100 50 DC.406.04.20.1 BT 40 20 100 52 * JIS B 6339 Form AD * JIS B 6339 form AD * JIS B 6339 forme AD 10.52 10.27 3.07 2020
