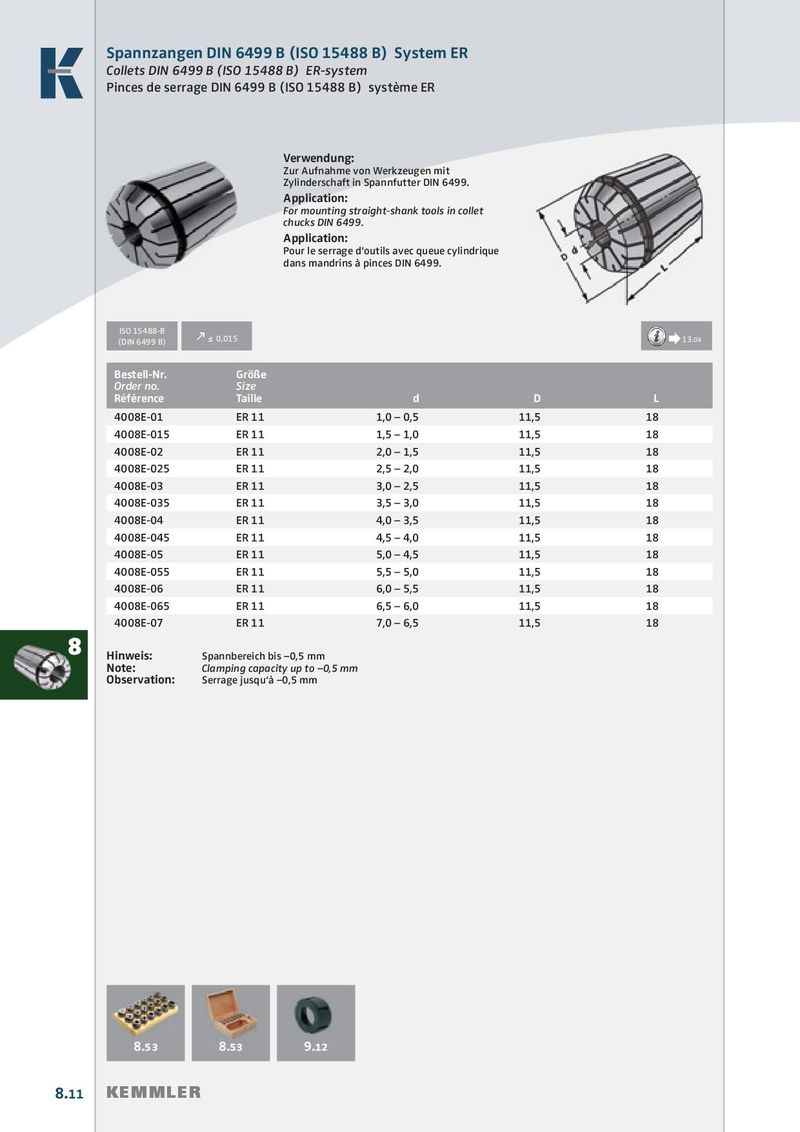

Общий каталог Kemmler 2017 - 2018 - страница 290

Spannzangen DIN 6499 B (ISO 15488 B) System ER Collets DIN 6499 B (ISO 15488 B) ER-system Pinces de serrage DIN 6499 B (ISO 15488 B) système ER Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Application: For mounting straight-shank tools in collet chucks DIN 6499. Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499. ISO 15488-B (DIN 6499 B) k ≤  0,015 Æ 13.04 Bestell-Nr. Größe Order no. Size Référence Taille d D L 4008E-01 ER 11 1,0 – 0,5 11,5 18 4008E-015 ER 11 1,5 – 1,0 11,5 18 4008E-02 ER 11 2,0 – 1,5 11,5 18 4008E-025 ER 11 2,5 – 2,0 11,5 18 4008E-03 ER 11 3,0 – 2,5 11,5 18 4008E-035 ER 11 3,5 – 3,0 11,5 18 4008E-04 ER 11 4,0 – 3,5 11,5 18 4008E-045 ER 11 4,5 – 4,0 11,5 18 4008E-05 ER 11 5,0 – 4,5 11,5 18 4008E-055 ER 11 5,5 – 5,0 11,5 18 4008E-06 ER 11 6,0 – 5,5 11,5 18 4008E-065 ER 11 6,5 – 6,0 11,5 18 4008E-07 ER 11 7,0 – 6,5 11,5 18 8 Hinweis: Spannbereich bis –0,5 mm Note: Clamping capacity up to –0,5 mm Observation: Serrage jusqu‘à –0,5 mm 8.53 8.53 9.12 8.11 KEMMLER
