Общий каталог Kemmler 2017 - 2018 - страница 291

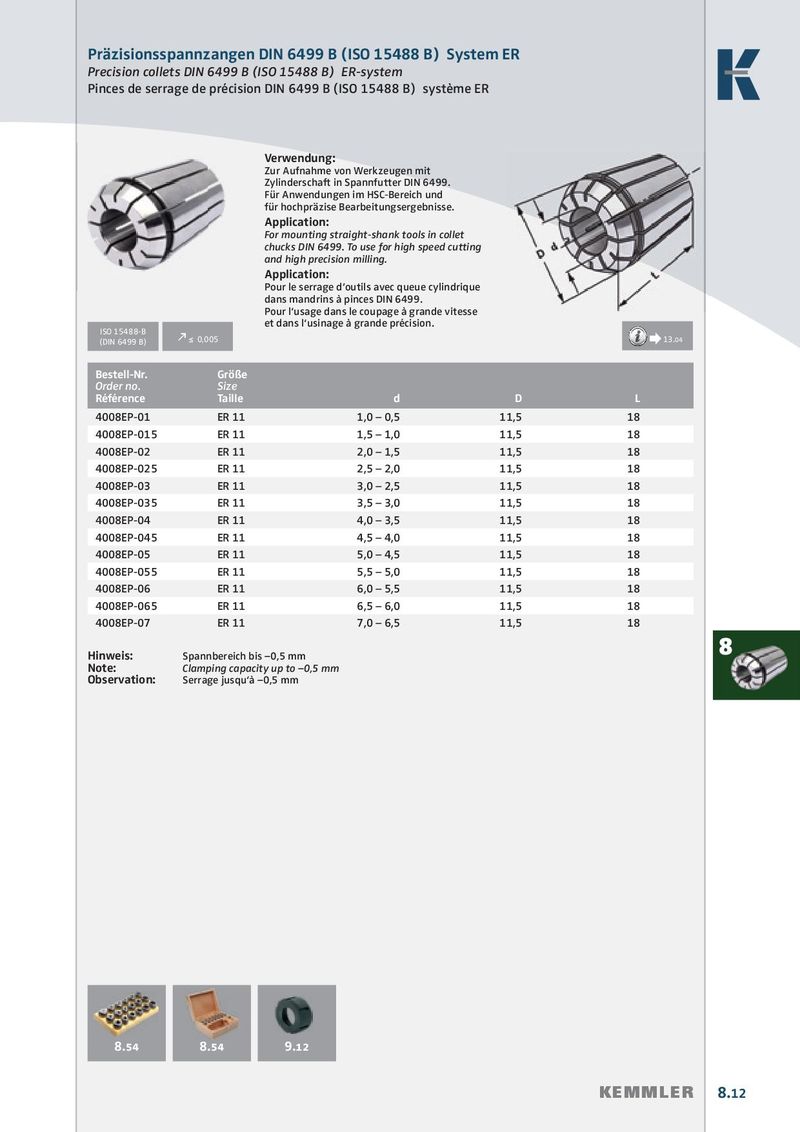

Präzisionsspannzangen DIN 6499 B (ISO 15488 B) System ER Precision collets DIN 6499 B (ISO 15488 B) ER-system Pinces de serrage de précision DIN 6499 B (ISO 15488 B) système ER Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Für Anwendungen im HSC-Bereich und für hochpräzise Bearbeitungsergebnisse. Application: For mounting straight-shank tools in collet chucks DIN 6499. To use for high speed cutting and high precision milling. Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499. Pour l‘usage dans le coupage à grande vitesse et dans l‘usinage à grande précision. ISO 15488-B (DIN 6499 B) k ≤  0,005 Æ 13.04 Bestell-Nr. Größe Order no. Size Référence Taille d D L 4008EP-01 ER 11 1,0 – 0,5 11,5 18 4008EP-015 ER 11 1,5 – 1,0 11,5 18 4008EP-02 ER 11 2,0 – 1,5 11,5 18 4008EP-025 ER 11 2,5 – 2,0 11,5 18 4008EP-03 ER 11 3,0 – 2,5 11,5 18 4008EP-035 ER 11 3,5 – 3,0 11,5 18 4008EP-04 ER 11 4,0 – 3,5 11,5 18 4008EP-045 ER 11 4,5 – 4,0 11,5 18 4008EP-05 ER 11 5,0 – 4,5 11,5 18 4008EP-055 ER 11 5,5 – 5,0 11,5 18 4008EP-06 ER 11 6,0 – 5,5 11,5 18 4008EP-065 ER 11 6,5 – 6,0 11,5 18 4008EP-07 ER 11 7,0 – 6,5 11,5 18 8 Hinweis: Spannbereich bis –0,5 mm Note: Clamping capacity up to –0,5 mm Observation: Serrage jusqu‘à –0,5 mm 8.54 8.54 9.12 KEMMLER 8.12
