Общий каталог Kemmler 2017 - 2018 - страница 289

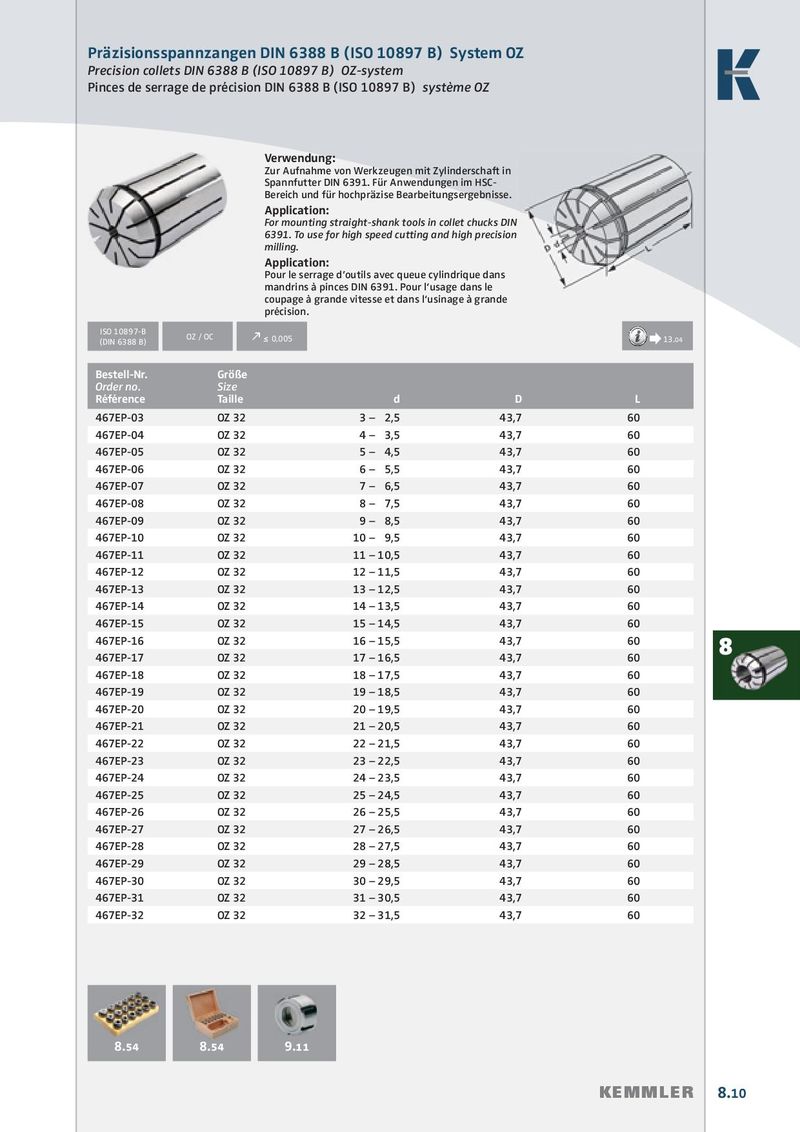

Präzisionsspannzangen DIN 6388 B (ISO 10897 B) System OZ Precision collets DIN 6388 B (ISO 10897 B) OZ-system Pinces de serrage de précision DIN 6388 B (ISO 10897 B) système OZ Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6391. Für Anwendungen im HSC- Bereich und für hochpräzise Bearbeitungsergebnisse. Application: For mounting straight-shank tools in collet chucks DIN 6391. To use for high speed cutting and high precision milling. Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6391. Pour l‘usage dans le coupage à grande vitesse et dans l‘usinage à grande précision. ISO 10897-B OZ / OC (DIN 6388 B) k ≤  0,005 Æ 13.04 Bestell-Nr. Größe Order no. Size Référence Taille d D L 467EP-03 OZ 32 3 –  2,5 43,7 60 467EP-04 OZ 32 4 –  3,5 43,7 60 467EP-05 OZ 32 5 –  4,5 43,7 60 467EP-06 OZ 32 6 –  5,5 43,7 60 467EP-07 OZ 32 7 –  6,5 43,7 60 467EP-08 OZ 32 8 –  7,5 43,7 60 467EP-09 OZ 32 9 –  8,5 43,7 60 467EP-10 OZ 32 10 –  9,5 43,7 60 467EP-11 OZ 32 11 – 10,5 43,7 60 467EP-12 OZ 32 12 – 11,5 43,7 60 467EP-13 OZ 32 13 – 12,5 43,7 60 467EP-14 OZ 32 14 – 13,5 43,7 60 467EP-15 OZ 32 15 – 14,5 43,7 60 467EP-16 OZ 32 16 – 15,5 43,7 60 8 467EP-17 OZ 32 17 – 16,5 43,7 60 467EP-18 OZ 32 18 – 17,5 43,7 60 467EP-19 OZ 32 19 – 18,5 43,7 60 467EP-20 OZ 32 20 – 19,5 43,7 60 467EP-21 OZ 32 21 – 20,5 43,7 60 467EP-22 OZ 32 22 – 21,5 43,7 60 467EP-23 OZ 32 23 – 22,5 43,7 60 467EP-24 OZ 32 24 – 23,5 43,7 60 467EP-25 OZ 32 25 – 24,5 43,7 60 467EP-26 OZ 32 26 – 25,5 43,7 60 467EP-27 OZ 32 27 – 26,5 43,7 60 467EP-28 OZ 32 28 – 27,5 43,7 60 467EP-29 OZ 32 29 – 28,5 43,7 60 467EP-30 OZ 32 30 – 29,5 43,7 60 467EP-31 OZ 32 31 – 30,5 43,7 60 467EP-32 OZ 32 32 – 31,5 43,7 60 8.54 8.54 9.11 KEMMLER 8.10
