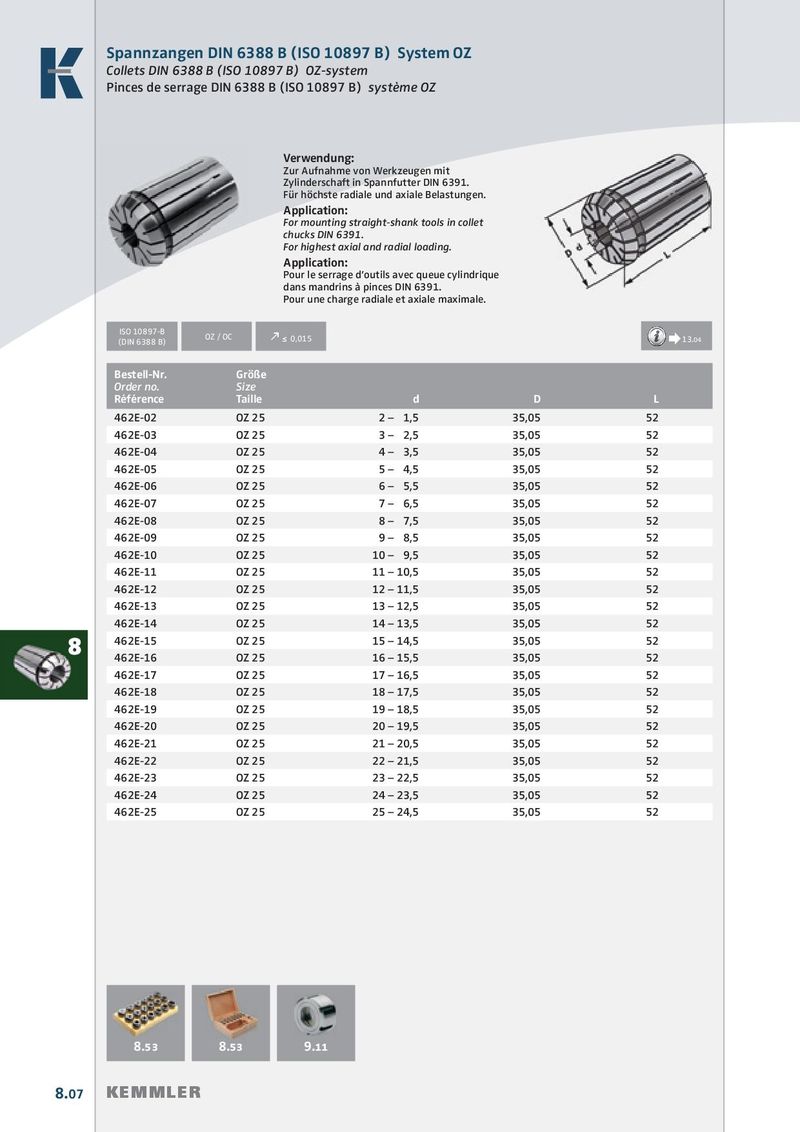

Общий каталог Kemmler 2017 - 2018 - страница 286

Spannzangen DIN 6388 B (ISO 10897 B) System OZ Collets DIN 6388 B (ISO 10897 B) OZ-system Pinces de serrage DIN 6388 B (ISO 10897 B) système OZ Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6391. Für höchste radiale und axiale Belastungen. Application: For mounting straight-shank tools in collet chucks DIN 6391. For highest axial and radial loading. Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6391. Pour une charge radiale et axiale maximale. ISO 10897-B OZ / OC (DIN 6388 B) k ≤  0,015 Æ 13.04 Bestell-Nr. Größe Order no. Size Référence Taille d D L 462E-02 OZ 25 2 –  1,5 35,05 52 462E-03 OZ 25 3 –  2,5 35,05 52 462E-04 OZ 25 4 –  3,5 35,05 52 462E-05 OZ 25 5 –  4,5 35,05 52 462E-06 OZ 25 6 –  5,5 35,05 52 462E-07 OZ 25 7 –  6,5 35,05 52 462E-08 OZ 25 8 –  7,5 35,05 52 462E-09 OZ 25 9 –  8,5 35,05 52 462E-10 OZ 25 10 –  9,5 35,05 52 462E-11 OZ 25 11 – 10,5 35,05 52 462E-12 OZ 25 12 – 11,5 35,05 52 462E-13 OZ 25 13 – 12,5 35,05 52 462E-14 OZ 25 14 – 13,5 35,05 52 462E-15 OZ 25 15 – 14,5 35,05 52 8 462E-16 OZ 25 16 – 15,5 35,05 52 462E-17 OZ 25 17 – 16,5 35,05 52 462E-18 OZ 25 18 – 17,5 35,05 52 462E-19 OZ 25 19 – 18,5 35,05 52 462E-20 OZ 25 20 – 19,5 35,05 52 462E-21 OZ 25 21 – 20,5 35,05 52 462E-22 OZ 25 22 – 21,5 35,05 52 462E-23 OZ 25 23 – 22,5 35,05 52 462E-24 OZ 25 24 – 23,5 35,05 52 462E-25 OZ 25 25 – 24,5 35,05 52 8.53 8.53 9.11 8.07 KEMMLER
