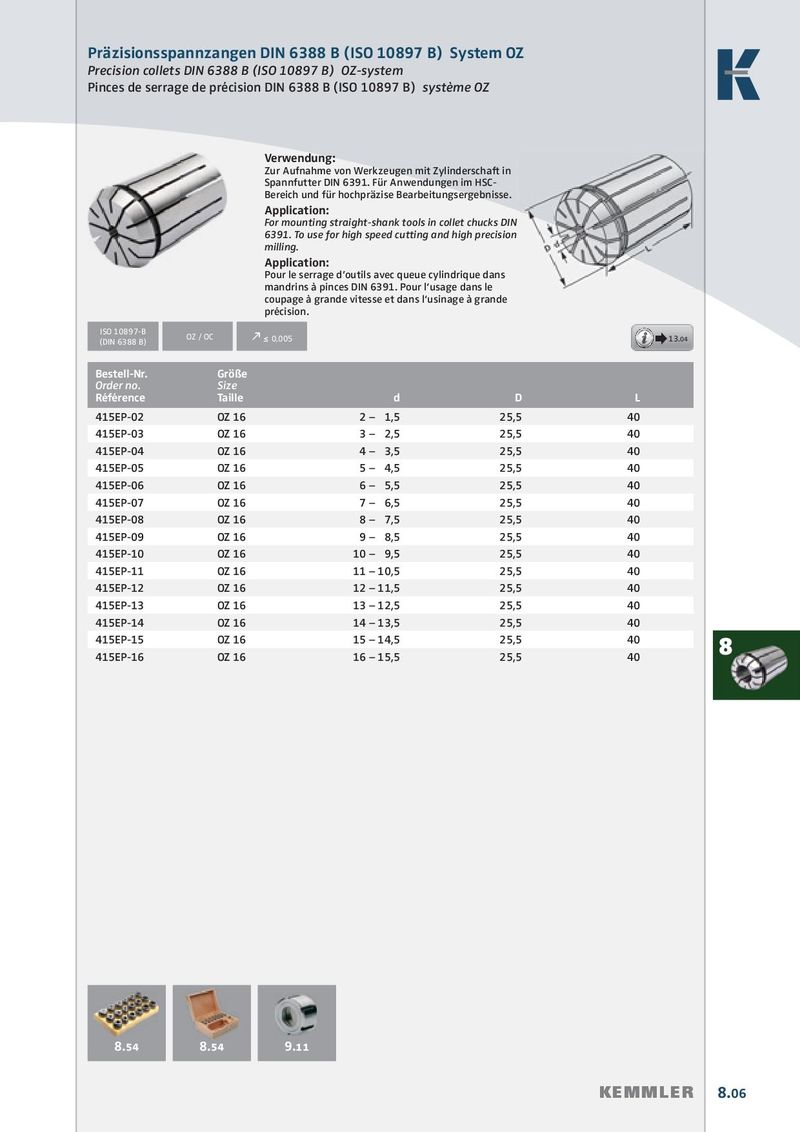

Общий каталог Kemmler 2017 - 2018 - страница 285

Präzisionsspannzangen DIN 6388 B (ISO 10897 B) System OZ Precision collets DIN 6388 B (ISO 10897 B) OZ-system Pinces de serrage de précision DIN 6388 B (ISO 10897 B) système OZ Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6391. Für Anwendungen im HSC- Bereich und für hochpräzise Bearbeitungsergebnisse. Application: For mounting straight-shank tools in collet chucks DIN 6391. To use for high speed cutting and high precision milling. Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6391. Pour l‘usage dans le coupage à grande vitesse et dans l‘usinage à grande précision. ISO 10897-B OZ / OC (DIN 6388 B) k ≤  0,005 Æ 13.04 Bestell-Nr. Größe Order no. Size Référence Taille d D L 415EP-02 OZ 16 2 –  1,5 25,5 40 415EP-03 OZ 16 3 –  2,5 25,5 40 415EP-04 OZ 16 4 –  3,5 25,5 40 415EP-05 OZ 16 5 –  4,5 25,5 40 415EP-06 OZ 16 6 –  5,5 25,5 40 415EP-07 OZ 16 7 –  6,5 25,5 40 415EP-08 OZ 16 8 –  7,5 25,5 40 415EP-09 OZ 16 9 –  8,5 25,5 40 415EP-10 OZ 16 10 –  9,5 25,5 40 415EP-11 OZ 16 11 – 10,5 25,5 40 415EP-12 OZ 16 12 – 11,5 25,5 40 415EP-13 OZ 16 13 – 12,5 25,5 40 415EP-14 OZ 16 14 – 13,5 25,5 40 415EP-15 OZ 16 15 – 14,5 25,5 40 8 415EP-16 OZ 16 16 – 15,5 25,5 40 8.54 8.54 9.11 KEMMLER 8.06
