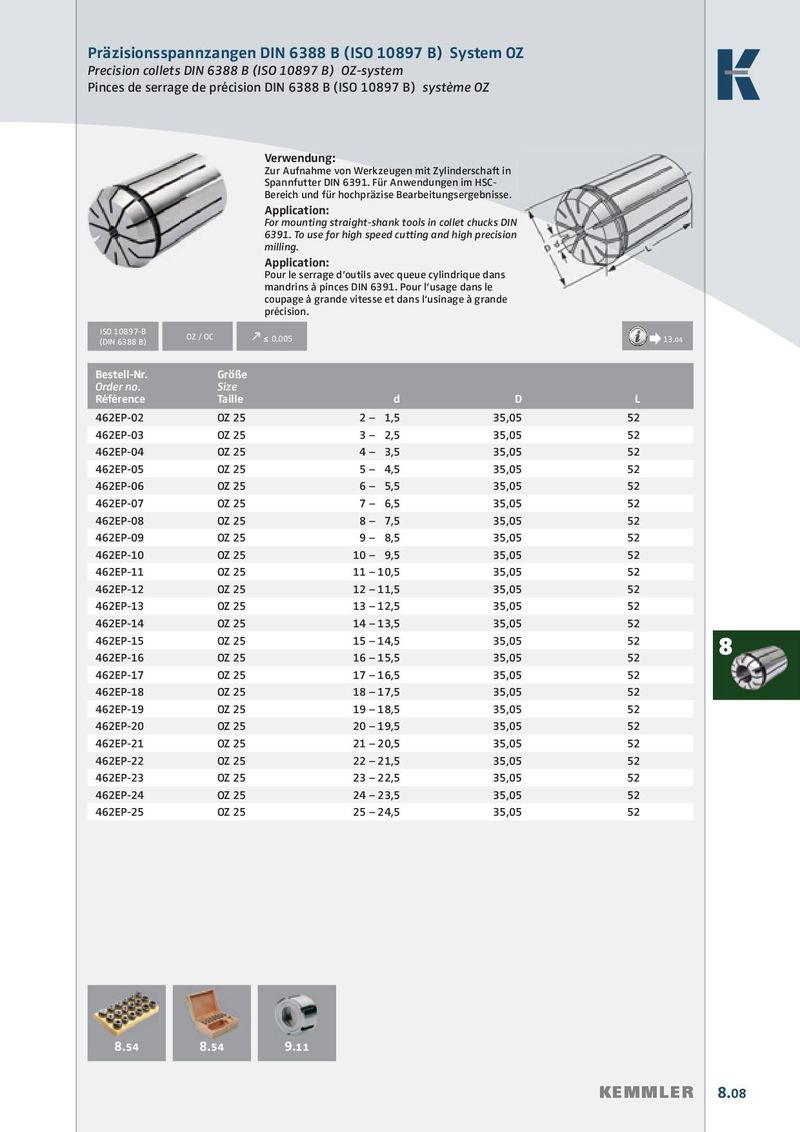

Präzisionsspannzangen DIN 6388 B (ISO 10897 B) System OZ Precision collets DIN 6388 B (ISO 10897 B) OZ-system Pinces de serrage de précision DIN 6388 B (ISO 10897 B) système OZ Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6391. Für Anwendungen im HSC- Bereich und für hochpräzise Bearbeitungsergebnisse. Application: For mounting straight-shank tools in collet chucks DIN 6391. To use for high speed cutting and high precision milling. Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6391. Pour l‘usage dans le coupage à grande vitesse et dans l‘usinage à grande précision. ISO 10897-B OZ / OC (DIN 6388 B) k ≤  0,005 Æ 13.04 Bestell-Nr. Größe Order no. Size Référence Taille d D L 462EP-02 OZ 25 2 –  1,5 35,05 52 462EP-03 OZ 25 3 –  2,5 35,05 52 462EP-04 OZ 25 4 –  3,5 35,05 52 462EP-05 OZ 25 5 –  4,5 35,05 52 462EP-06 OZ 25 6 –  5,5 35,05 52 462EP-07 OZ 25 7 –  6,5 35,05 52 462EP-08 OZ 25 8 –  7,5 35,05 52 462EP-09 OZ 25 9 –  8,5 35,05 52 462EP-10 OZ 25 10 –  9,5 35,05 52 462EP-11 OZ 25 11 – 10,5 35,05 52 462EP-12 OZ 25 12 – 11,5 35,05 52 462EP-13 OZ 25 13 – 12,5 35,05 52 462EP-14 OZ 25 14 – 13,5 35,05 52 462EP-15 OZ 25 15 – 14,5 35,05 52 8 462EP-16 OZ 25 16 – 15,5 35,05 52 462EP-17 OZ 25 17 – 16,5 35,05 52 462EP-18 OZ 25 18 – 17,5 35,05 52 462EP-19 OZ 25 19 – 18,5 35,05 52 462EP-20 OZ 25 20 – 19,5 35,05 52 462EP-21 OZ 25 21 – 20,5 35,05 52 462EP-22 OZ 25 22 – 21,5 35,05 52 462EP-23 OZ 25 23 – 22,5 35,05 52 462EP-24 OZ 25 24 – 23,5 35,05 52 462EP-25 OZ 25 25 – 24,5 35,05 52 8.54 8.54 9.11 KEMMLER 8.08
