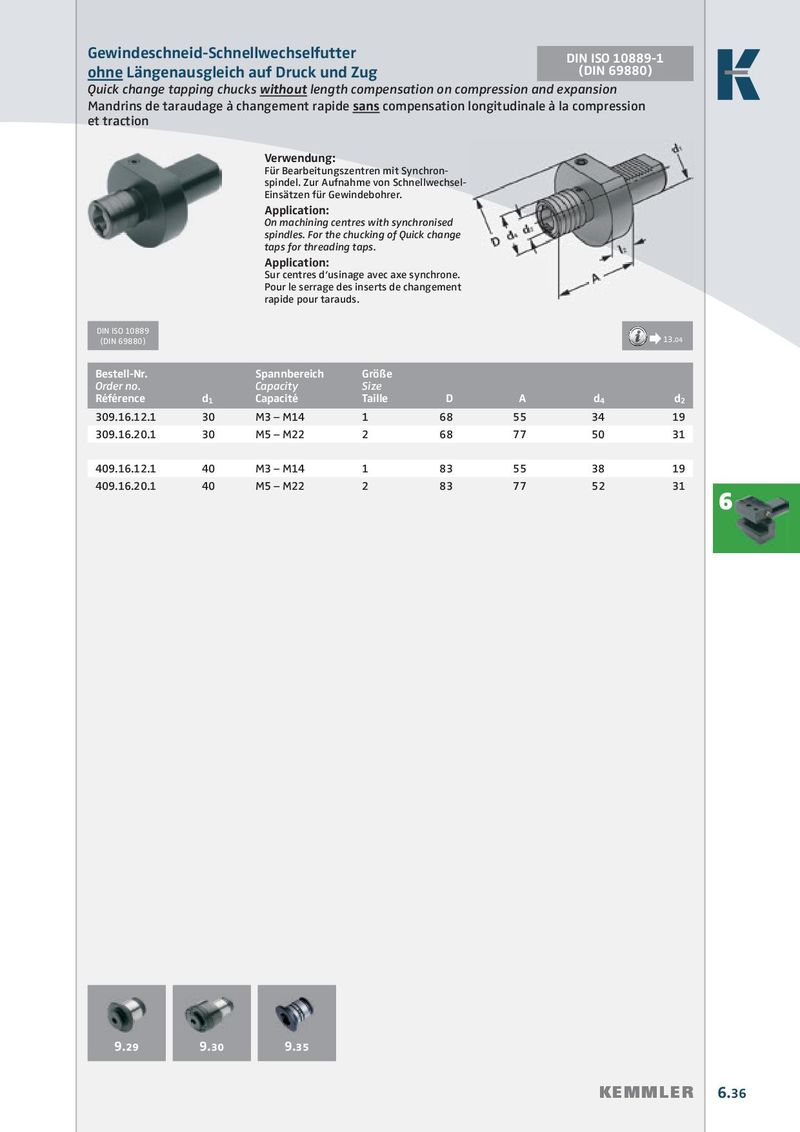

Gewindeschneid-Schnellwechselfutter DIN ISO 10889-1 ohne Längenausgleich auf Druck und Zug (DIN 69880) Quick change tapping chucks without length compensation on compression and expansion Mandrins de taraudage à changement rapide sans compensation longitudinale à la compression et traction Verwendung: Für Bearbeitungszentren mit Synchron- spindel. Zur Aufnahme von Schnellwechsel- Einsätzen für Gewindebohrer. Application: On machining centres with synchronised spindles. For the chucking of Quick change taps for threading taps. Application: Sur centres d‘usinage avec axe synchrone. Pour le serrage des inserts de changement rapide pour tarauds. DIN ISO 10889 (DIN 69880) Æ Æ Æ Æ 13.04 Bestell-Nr. Spannbereich Größe Order no. Capacity Size Référence d 1 Capacité Taille D A d 4 d 2 309.16.12.1 30 M3 – M14 1 68 55 34 19 309.16.20.1 30 M5 – M22 2 68 77 50 31 409.16.12.1 40 M3 – M14 1 83 55 38 19 409.16.20.1 40 M5 – M22 2 83 77 52 31 6 9.29 9.30 9.35 KEMMLER 6.36
