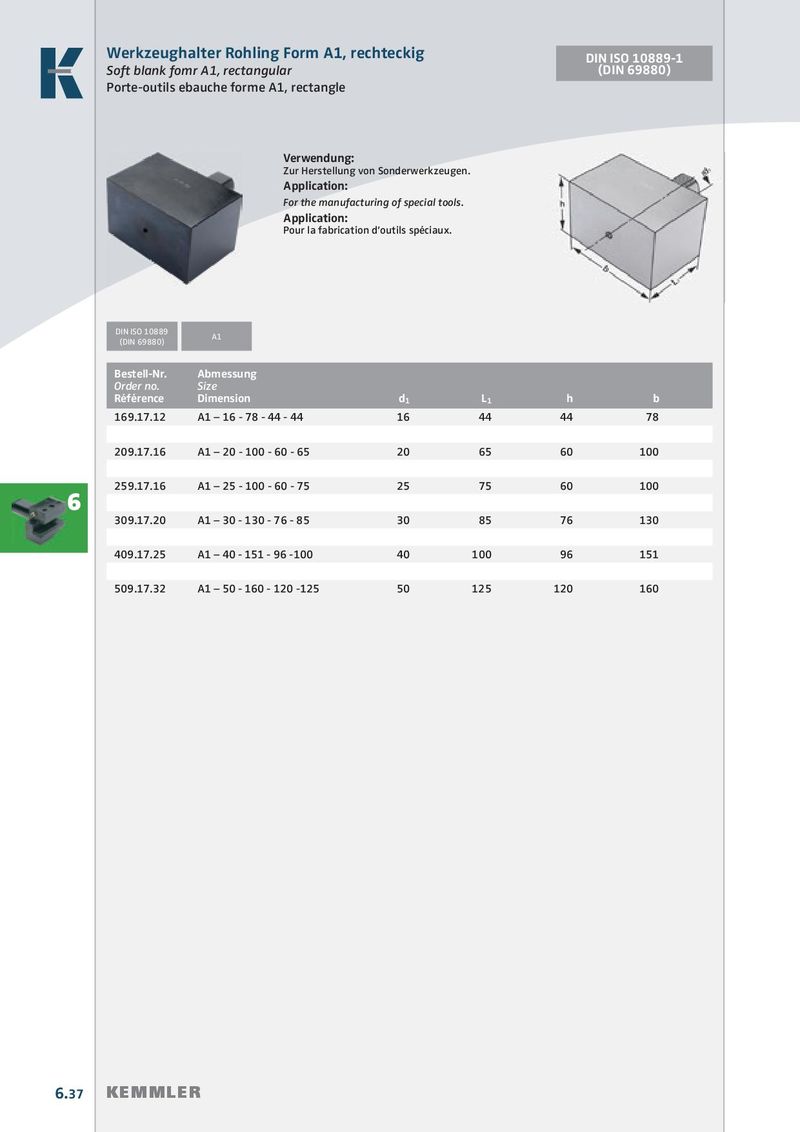

Werkzeughalter Rohling Form A1, rechteckig DIN ISO 10889-1 Soft blank fomr A1, rectangular (DIN 69880) Porte-outils ebauche forme A1, rectangle Verwendung: Zur Herstellung von Sonderwerkzeugen. Application: For the manufacturing of special tools. Application: Pour la fabrication d’outils spéciaux. DIN ISO 10889 A1 (DIN 69880) Bestell-Nr. Abmessung Order no. Size Référence Dimension d 1 L 1 h b 169.17.12 A1 – 16 - 78 - 44 - 44 16 44 44 78 209.17.16 A1 – 20 - 100 - 60 - 65 20 65 60 100 259.17.16 A1 – 25 - 100 - 60 - 75 25 75 60 100 6 309.17.20 A1 – 30 - 130 - 76 - 85 30 85 76 130 409.17.25 A1 – 40 - 151 - 96 -100 40 100 96 151 509.17.32 A1 – 50 - 160 - 120 -125 50 125 120 160 6.37 KEMMLER
