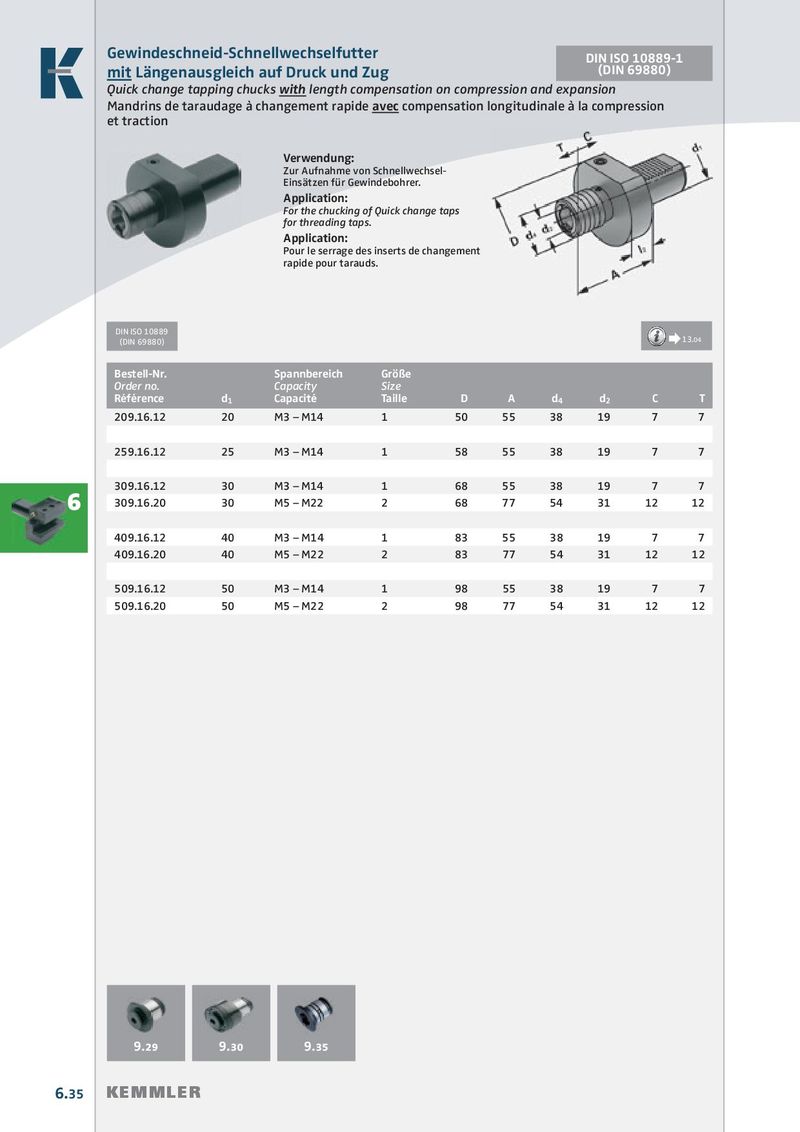

Gewindeschneid-Schnellwechselfutter DIN ISO 10889-1
mit Längenausgleich auf Druck und Zug (DIN 69880)
Mandrins de taraudage à changement rapide avec compensation longitudinale à la compression
et traction
Verwendung: Zur Aufnahme von Schnellwechsel- Einsätzen für Gewindebohrer.
Application: For the chucking of Quick change taps for threading taps.
Application: Pour le serrage des inserts de changement rapide pour tarauds.
| DIN ISO 10889 (DIN 69880) | | 13.04 | |||||||
| Bestell-Nr. Order no. Référence | d1 | Spannbereich Capacity Capacité | Größe Size Taille | D | A | d4 | d2 | C | T |
| 209.16.12 | 20 | M3 – M14 | 1 | 50 | 55 | 38 | 19 | 7 | 7 |
| 259.16.12 | 25 | M3 – M14 | 1 | 58 | 55 | 38 | 19 | 7 | 7 |
| 309.16.12 | 30 | M3 – M14 | 1 | 68 | 55 | 38 | 19 | 7 | 7 |
| 309.16.20 | 30 | M5 – M22 | 2 | 68 | 77 | 54 | 31 | 12 | 12 |
| 409.16.12 | 40 | M3 – M14 | 1 | 83 | 55 | 38 | 19 | 7 | 7 |
| 409.16.20 | 40 | M5 – M22 | 2 | 83 | 77 | 54 | 31 | 12 | 12 |
| 509.16.12 | 50 | M3 – M14 | 1 | 98 | 55 | 38 | 19 | 7 | 7 |
| 509.16.20 | 50 | M5 – M22 | 2 | 98 | 77 | 54 | 31 | 12 | 12 |
