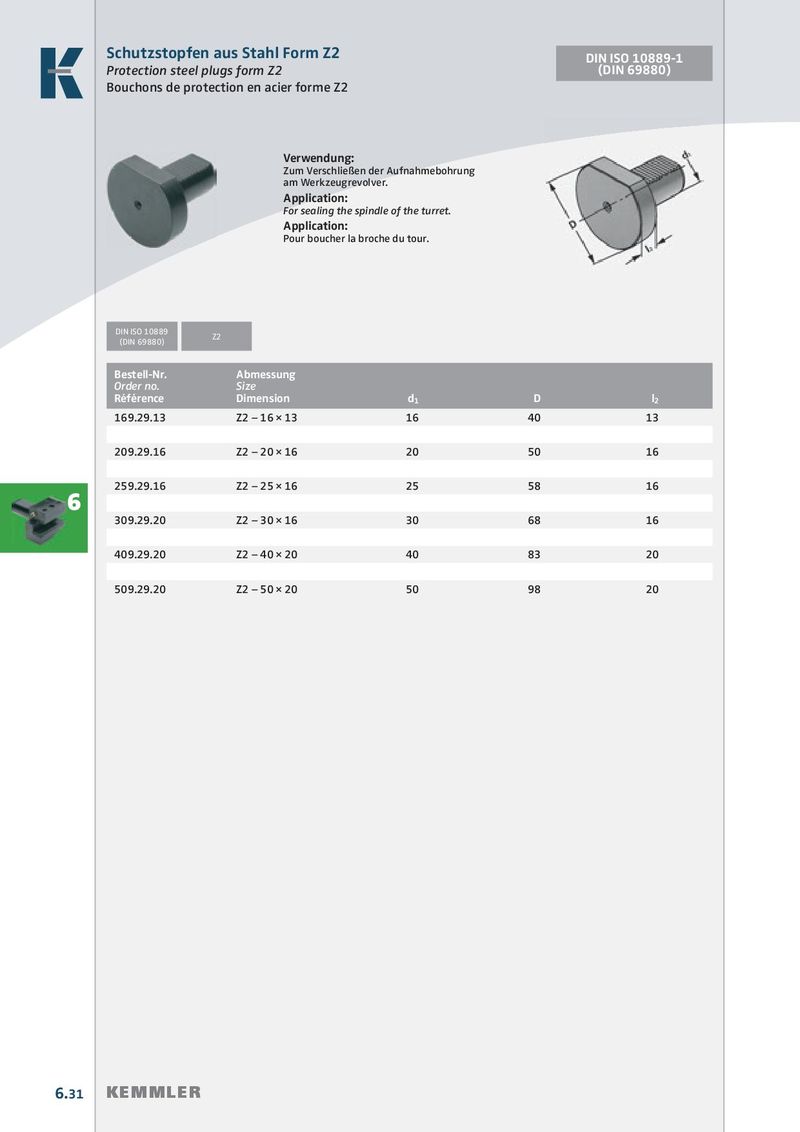

Schutzstopfen aus Stahl Form Z2 DIN ISO 10889-1 Protection steel plugs form Z2 (DIN 69880) Bouchons de protection en acier forme Z2 Verwendung: Zum Verschließen der Aufnahmebohrung am Werkzeugrevolver. Application: For sealing the spindle of the turret. Application: Pour boucher la broche du tour. DIN ISO 10889 Z2 (DIN 69880) Bestell-Nr. Abmessung Order no. Size Référence Dimension d 1 D l 2 169.29.13 Z2 – 16 × 13 16 40 13 209.29.16 Z2 – 20 × 16 20 50 16 259.29.16 Z2 – 25 × 16 25 58 16 6 309.29.20 Z2 – 30 × 16 30 68 16 409.29.20 Z2 – 40 × 20 40 83 20 509.29.20 Z2 – 50 × 20 50 98 20 6.31 KEMMLER
