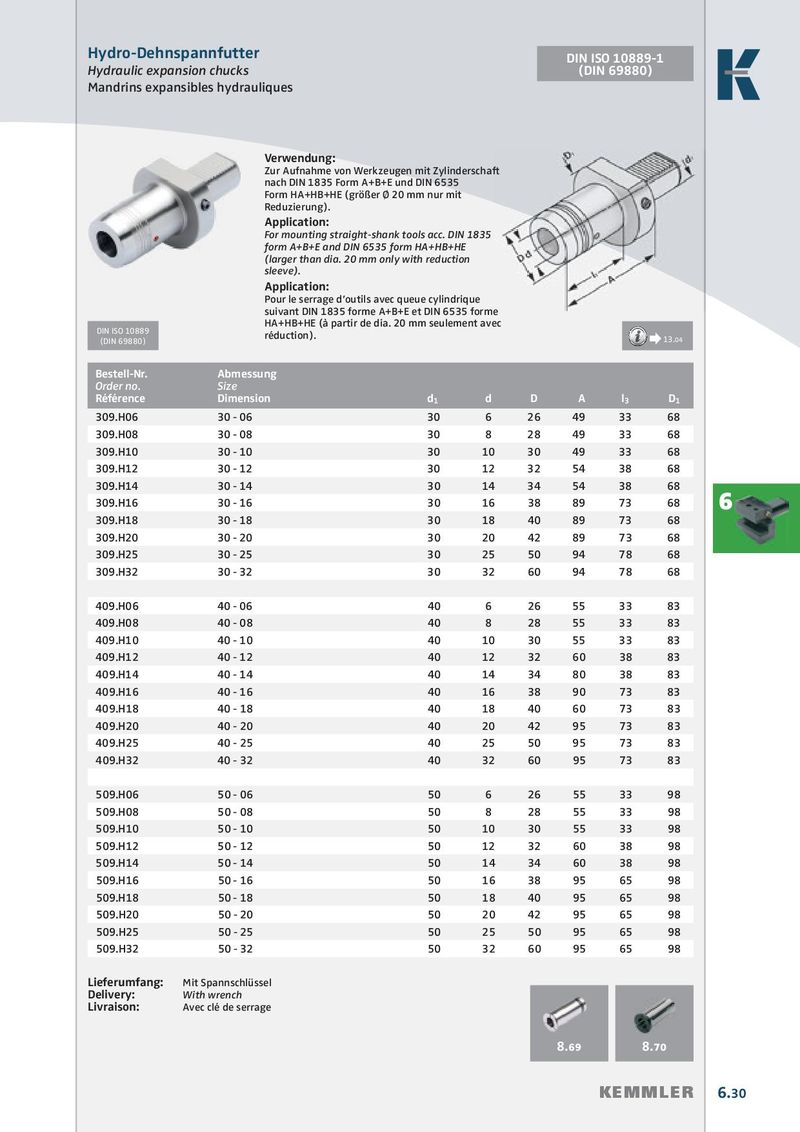

Общий каталог Kemmler 2017 - 2018 - страница 253
Навигация
Каталог Kemmler цанговые зажимы
Каталог Kemmler зажимные болты
Каталог Kemmler цанговые патроны KPS
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler сверлильные патроны для станков с ЧПУ
Hydro-Dehnspannfutter DIN ISO 10889-1
Hydraulic expansion chucks (DIN 69880)
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung).
Application: For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HA+HB+HE (larger than dia. 20 mm only with reduction sleeve).
Application: Pour le serrage d’outils avec queue cylindrique suivant DIN 1835 forme A+B+E et DIN 6535 forme HA+HB+HE (à partir de dia. 20 mm seulement avec
| DIN ISO 10889 (DIN 69880) | réduction). | 13.04 | ||||
| Bestell-Nr. Order no. Référence | Abmessung Size Dimension d1 | d | D | A | l3 | D1 |
| 309.H06 | 30 - 06 30 | 6 | 26 | 49 | 33 | 68 |
| 309.H08 | 30 - 08 30 | 8 | 28 | 49 | 33 | 68 |
| 309.H10 | 30 - 10 30 | 10 | 30 | 49 | 33 | 68 |
| 309.H12 | 30 - 12 30 | 12 | 32 | 54 | 38 | 68 |
| 309.H14 | 30 - 14 30 | 14 | 34 | 54 | 38 | 68 |
| 309.H16 | 30 - 16 30 | 16 | 38 | 89 | 73 | 68 |
| 309.H18 | 30 - 18 30 | 18 | 40 | 89 | 73 | 68 |
| 309.H20 | 30 - 20 30 | 20 | 42 | 89 | 73 | 68 |
| 309.H25 | 30 - 25 30 | 25 | 50 | 94 | 78 | 68 |
| 309.H32 | 30 - 32 30 | 32 | 60 | 94 | 78 | 68 |
| 409.H06 | 40 - 06 40 | 6 | 26 | 55 | 33 | 83 |
| 409.H08 | 40 - 08 40 | 8 | 28 | 55 | 33 | 83 |
| 409.H10 | 40 - 10 40 | 10 | 30 | 55 | 33 | 83 |
| 409.H12 | 40 - 12 40 | 12 | 32 | 60 | 38 | 83 |
| 409.H14 | 40 - 14 40 | 14 | 34 | 80 | 38 | 83 |
| 409.H16 | 40 - 16 40 | 16 | 38 | 90 | 73 | 83 |
| 409.H18 | 40 - 18 40 | 18 | 40 | 60 | 73 | 83 |
| 409.H20 | 40 - 20 40 | 20 | 42 | 95 | 73 | 83 |
| 409.H25 | 40 - 25 40 | 25 | 50 | 95 | 73 | 83 |
| 409.H32 | 40 - 32 40 | 32 | 60 | 95 | 73 | 83 |
| 509.H06 | 50 - 06 50 | 6 | 26 | 55 | 33 | 98 |
| 509.H08 | 50 - 08 50 | 8 | 28 | 55 | 33 | 98 |
| 509.H10 | 50 - 10 50 | 10 | 30 | 55 | 33 | 98 |
| 509.H12 | 50 - 12 50 | 12 | 32 | 60 | 38 | 98 |
| 509.H14 | 50 - 14 50 | 14 | 34 | 60 | 38 | 98 |
| 509.H16 | 50 - 16 50 | 16 | 38 | 95 | 65 | 98 |
| 509.H18 | 50 - 18 50 | 18 | 40 | 95 | 65 | 98 |
| 509.H20 | 50 - 20 50 | 20 | 42 | 95 | 65 | 98 |
| 509.H25 | 50 - 25 50 | 25 | 50 | 95 | 65 | 98 |
| 509.H32 | 50 - 32 50 | 32 | 60 | 95 | 65 | 98 |
Lieferumfang: Mit Spannschlüssel
Delivery: With wrench
Livraison: Avec clé de serrage
