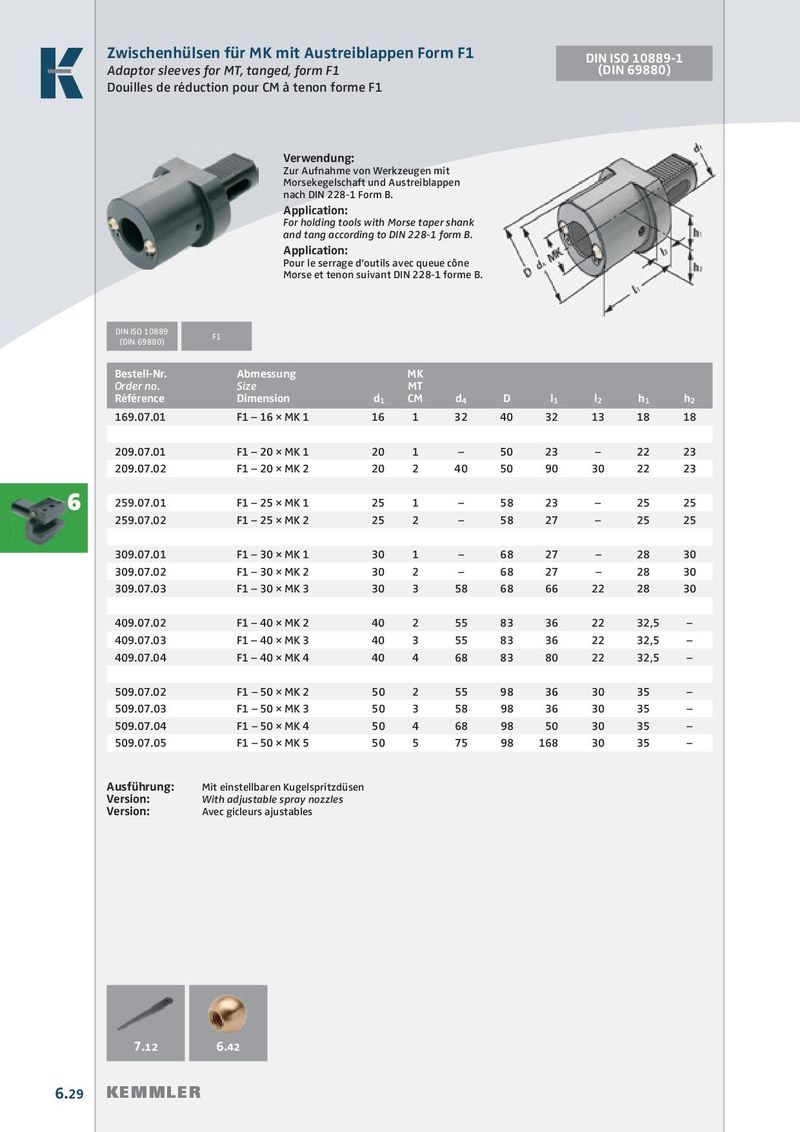

Zwischenhülsen für MK mit Austreiblappen Form F1 DIN ISO 10889-1
Adaptor sleeves for MT, tanged, form F1 (DIN 69880)
Douilles de réduction pour CM à tenon forme F1
Verwendung: Zur Aufnahme von Werkzeugen mit Morsekegelschaft und Austreiblappen nach DIN 228-1 Form B.
Application: For holding tools with Morse taper shank and tang according to DIN 228-1 form B.
Application: Pour le serrage d’outils avec queue cône Morse et tenon suivant DIN 228-1 forme B.
| DIN ISO 10889 (DIN 69880) | F1 | ||||||||
| Bestell-Nr. Order no. Référence | Abmessung Size Dimension | d1 | MK MT CM | d4 | D | l1 | l2 | h1 | h2 |
| 169.07.01 | F1 – 16 × MK 1 | 16 | 1 | 32 | 40 | 32 | 13 | 18 | 18 |
| 209.07.01 | F1 – 20 × MK 1 | 20 | 1 | – | 50 | 23 | – | 22 | 23 |
| 209.07.02 | F1 – 20 × MK 2 | 20 | 2 | 40 | 50 | 90 | 30 | 22 | 23 |
| 259.07.01 | F1 – 25 × MK 1 | 25 | 1 | – | 58 | 23 | – | 25 | 25 |
| 259.07.02 | F1 – 25 × MK 2 | 25 | 2 | – | 58 | 27 | – | 25 | 25 |
| 309.07.01 | F1 – 30 × MK 1 | 30 | 1 | – | 68 | 27 | – | 28 | 30 |
| 309.07.02 | F1 – 30 × MK 2 | 30 | 2 | – | 68 | 27 | – | 28 | 30 |
| 309.07.03 | F1 – 30 × MK 3 | 30 | 3 | 58 | 68 | 66 | 22 | 28 | 30 |
| 409.07.02 | F1 – 40 × MK 2 | 40 | 2 | 55 | 83 | 36 | 22 | 32,5 | – |
| 409.07.03 | F1 – 40 × MK 3 | 40 | 3 | 55 | 83 | 36 | 22 | 32,5 | – |
| 409.07.04 | F1 – 40 × MK 4 | 40 | 4 | 68 | 83 | 80 | 22 | 32,5 | – |
| 509.07.02 | F1 – 50 × MK 2 | 50 | 2 | 55 | 98 | 36 | 30 | 35 | – |
| 509.07.03 | F1 – 50 × MK 3 | 50 | 3 | 58 | 98 | 36 | 30 | 35 | – |
| 509.07.04 | F1 – 50 × MK 4 | 50 | 4 | 68 | 98 | 50 | 30 | 35 | – |
| 509.07.05 | F1 – 50 × MK 5 | 50 | 5 | 75 | 98 | 168 | 30 | 35 | – |
6
Ausführung: Mit einstellbaren Kugelspritzdüsen
Version: With adjustable spray nozzles
Version: Avec gicleurs ajustables
