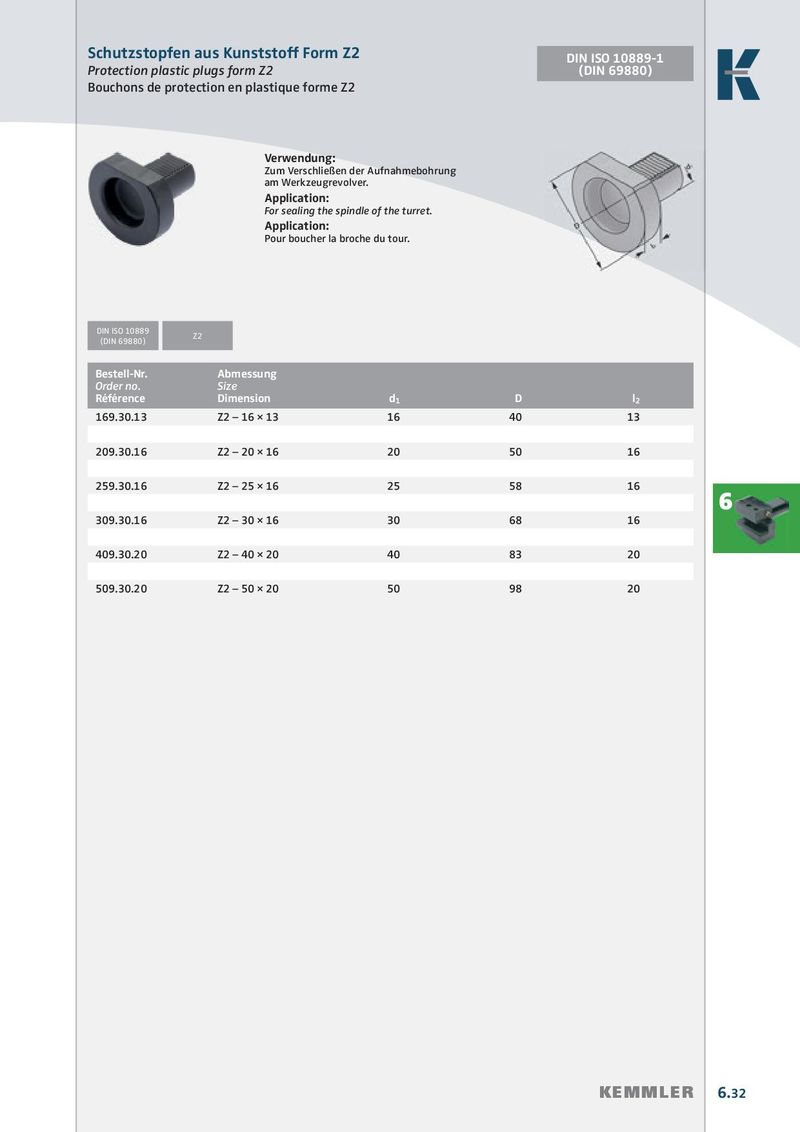

Schutzstopfen aus Kunststoff Form Z2
Protection plastic plugs form Z2 (DIN 69880)
Bouchons de protection en plastique forme Z2
Verwendung: Zum Verschließen der Aufnahmebohrung am Werkzeugrevolver.
Application: For sealing the spindle of the turret.
Application: Pour boucher la broche du tour.
| DIN ISO 10889 (DIN 69880) | Z2 | |||
| Bestell-Nr. Order no. Référence | Abmessung Size Dimension | d1 | D | l2 |
| 169.30.13 | Z2 – 16 × 13 | 16 | 40 | 13 |
| 209.30.16 | Z2 – 20 × 16 | 20 | 50 | 16 |
| 259.30.16 | Z2 – 25 × 16 | 25 | 58 | 16 |
| 309.30.16 | Z2 – 30 × 16 | 30 | 68 | 16 |
| 409.30.20 | Z2 – 40 × 20 | 40 | 83 | 20 |
| 509.30.20 | Z2 – 50 × 20 | 50 | 98 | 20 |
