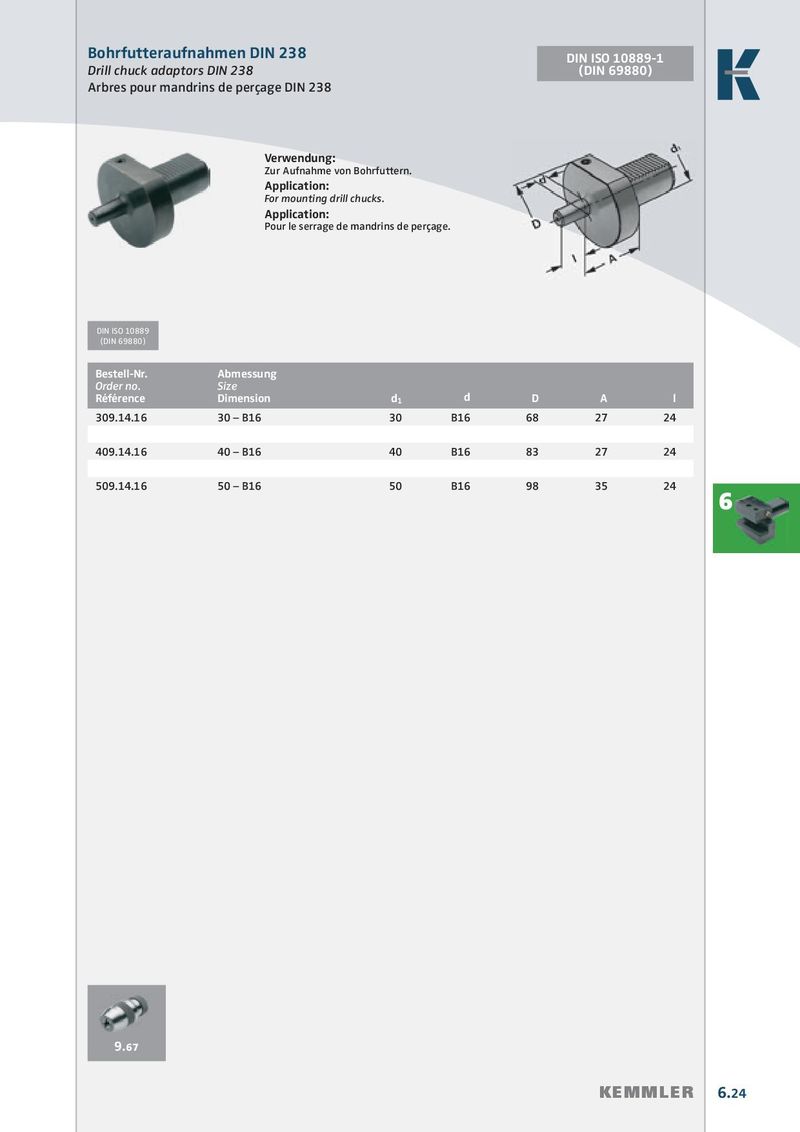

Bohrfutteraufnahmen DIN 238 DIN ISO 10889-1
Drill chuck adaptors DIN 238 (DIN 69880)
Verwendung: Zur Aufnahme von Bohrfuttern.
Application: For mounting drill chucks.
Application: Pour le serrage de mandrins de perçage.
| DIN ISO 10889 (DIN 69880) | ||||||
| Bestell-Nr. Order no. Référence | Abmessung Size Dimension | d1 | d | D | A | l |
| 309.14.16 | 30 – B16 | 30 | B16 | 68 | 27 | 24 |
| 409.14.16 | 40 – B16 | 40 | B16 | 83 | 27 | 24 |
| 509.14.16 | 50 – B16 | 50 | B16 | 98 | 35 | 24 |
509.14.16 50 – B16 50 B16 98 35 24 6
