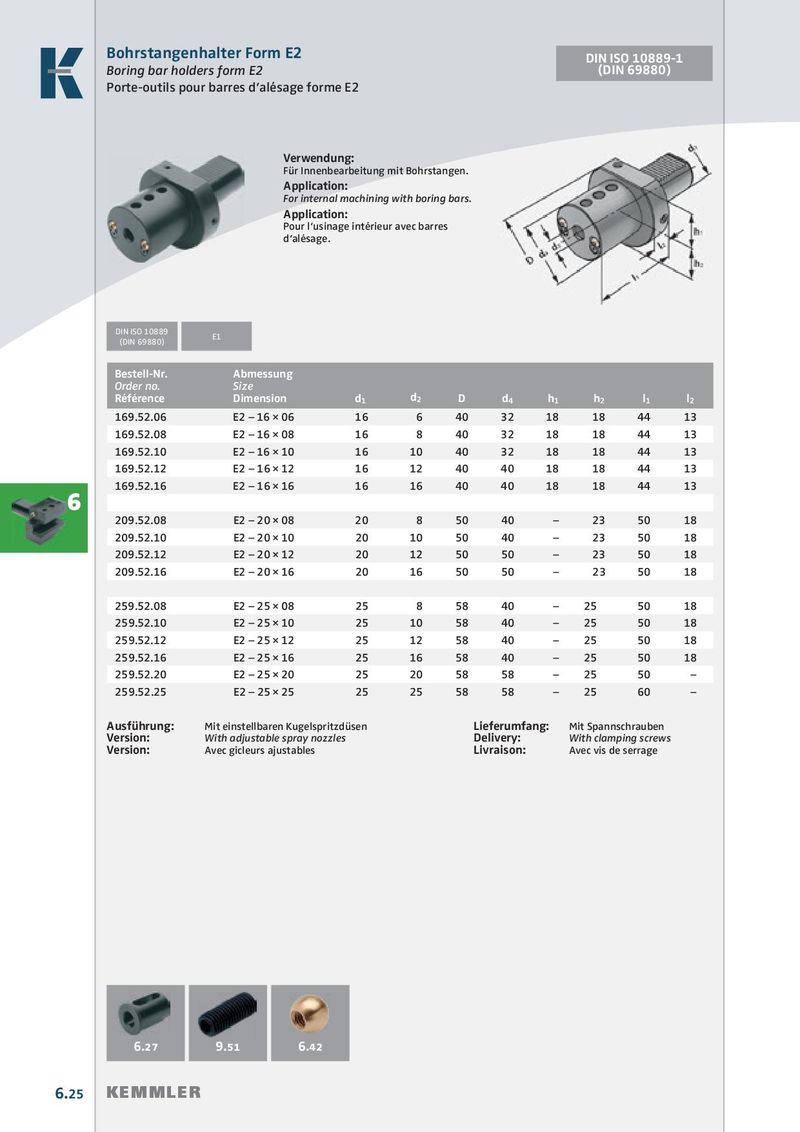

Bohrstangenhalter Form E2 DIN ISO 10889-1 Boring bar holders form E2 (DIN 69880) Porte-outils pour barres d’alésage forme E2 Verwendung: Für Innenbearbeitung mit Bohrstangen. Application: For internal machining with boring bars. Application: Pour l‘usinage intérieur avec barres d‘alésage. DIN ISO 10889 E1 (DIN 69880) Bestell-Nr. Abmessung Order no. Size Référence Dimension d 1 d 2 D d 4 h 1 h 2 l 1 l 2 169.52.06 E2 – 16 × 06 16  6 40 32 18 18 44 13 169.52.08 E2 – 16 × 08 16  8 40 32 18 18 44 13 169.52.10 E2 – 16 × 10 16 10 40 32 18 18 44 13 169.52.12 E2 – 16 × 12 16 12 40 40 18 18 44 13 169.52.16 E2 – 16 × 16 16 16 40 40 18 18 44 13 6 209.52.08 E2 – 20 × 08 20  8 50 40 – 23 50 18 209.52.10 E2 – 20 × 10 20 10 50 40 – 23 50 18 209.52.12 E2 – 20 × 12 20 12 50 50 – 23 50 18 209.52.16 E2 – 20 × 16 20 16 50 50 – 23 50 18 259.52.08 E2 – 25 × 08 25  8 58 40 – 25 50 18 259.52.10 E2 – 25 × 10 25 10 58 40 – 25 50 18 259.52.12 E2 – 25 × 12 25 12 58 40 – 25 50 18 259.52.16 E2 – 25 × 16 25 16 58 40 – 25 50 18 259.52.20 E2 – 25 × 20 25 20 58 58 – 25 50 – 259.52.25 E2 – 25 × 25 25 25 58 58 – 25 60 – Ausführung: Mit einstellbaren Kugelspritzdüsen Lieferumfang: Mit Spannschrauben Version: With adjustable spray nozzles Delivery: With clamping screws Version: Avec gicleurs ajustables Livraison: Avec vis de serrage 6.27 9.51 6.42 6.25 KEMMLER
