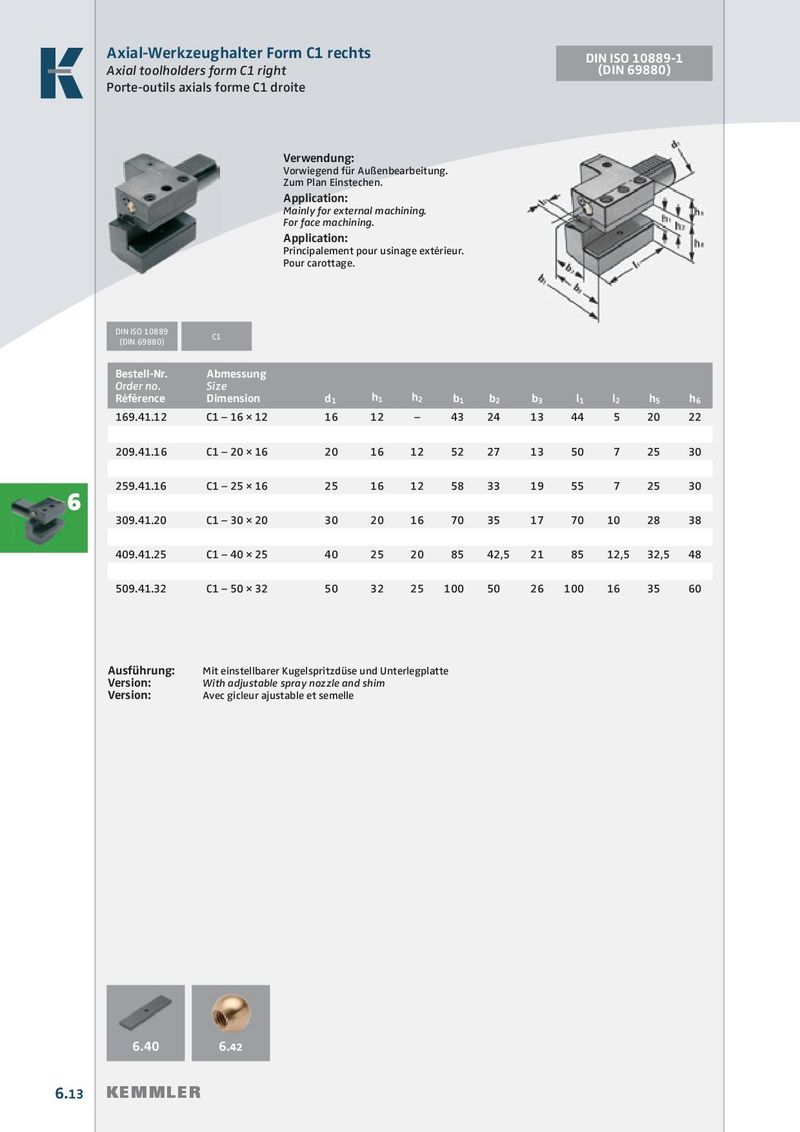

Axial-Werkzeughalter Form C1 rechts DIN ISO 10889-1 Axial toolholders form C1 right (DIN 69880) Porte-outils axials forme C1 droite Verwendung: Vorwiegend für Außenbearbeitung. Zum Plan Einstechen. Application: Mainly for external machining. For face machining. Application: Principalement pour usinage extérieur. Pour carottage. DIN ISO 10889 C1 (DIN 69880) Bestell-Nr. Abmessung Order no. Size Référence Dimension d 1 h 1 h 2 b 1 b 2 b 3 l 1 l 2 h 5 h 6 169.41.12 C1 – 16 × 12 16 12 – 43 24 13 44 5 20 22 209.41.16 C1 – 20 × 16 20 16 12 52 27 13 50 7 25 30 259.41.16 C1 – 25 × 16 25 16 12 58 33 19 55 7 25 30 6 309.41.20 C1 – 30 × 20 30 20 16 70 35 17 70 10 28 38 409.41.25 C1 – 40 × 25 40 25 20 85 42,5 21 85 12,5 32,5 48 509.41.32 C1 – 50 × 32 50 32 25 100 50 26 100 16 35 60 Ausführung: Mit einstellbarer Kugelspritzdüse und Unterlegplatte Version: With adjustable spray nozzle and shim Version: Avec gicleur ajustable et semelle 6.40 6.42 6.13 KEMMLER
