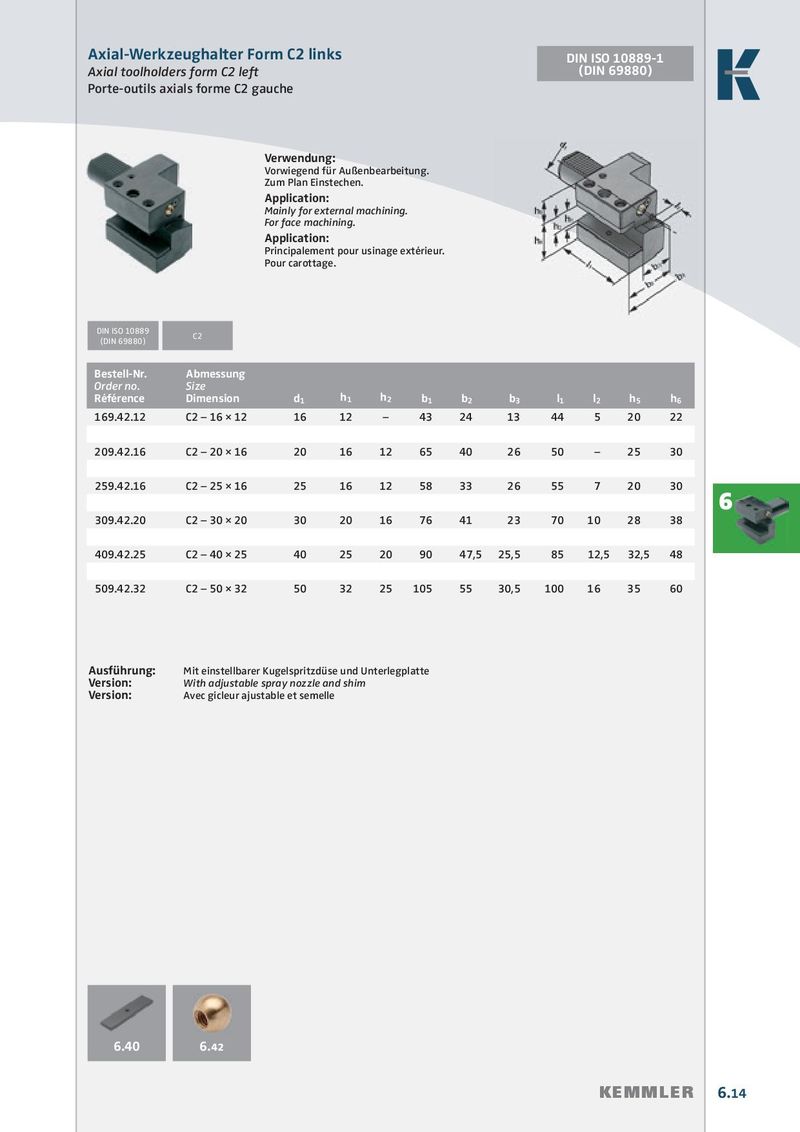

Axial-Werkzeughalter Form C2 links DIN ISO 10889-1 Axial toolholders form C2 left (DIN 69880) Porte-outils axials forme C2 gauche Verwendung: Vorwiegend für Außenbearbeitung. Zum Plan Einstechen. Application: Mainly for external machining. For face machining. Application: Principalement pour usinage extérieur. Pour carottage. DIN ISO 10889 C2 (DIN 69880) Bestell-Nr. Abmessung Order no. Size Référence Dimension d 1 h 1 h 2 b 1 b 2 b 3 l 1 l 2 h 5 h 6 169.42.12 C2 – 16 × 12 16 12 – 43 24 13 44 5 20 22 209.42.16 C2 – 20 × 16 20 16 12 65 40 26 50 – 25 30 259.42.16 C2 – 25 × 16 25 16 12 58 33 26 55 7 20 30 6 309.42.20 C2 – 30 × 20 30 20 16 76 41 23 70 10 28 38 409.42.25 C2 – 40 × 25 40 25 20 90 47,5 25,5 85 12,5 32,5 48 509.42.32 C2 – 50 × 32 50 32 25 105 55 30,5 100 16 35 60 Ausführung: Mit einstellbarer Kugelspritzdüse und Unterlegplatte Version: With adjustable spray nozzle and shim Version: Avec gicleur ajustable et semelle 6.40 6.42 KEMMLER 6.14
